El ganador de Jinan trae un analizador de tamaño de partículas en línea para participar en el 11.° Intercambio de nuevas tecnologías de molienda de cemento nacional e internacional Conferencia

El 25 de abril de 2019, se celebró en Wuhan la 11ª Conferencia Nacional e Internacional de Intercambio de Nuevas Tecnologías de Molienda de Cemento. Jinán Ganador Particle Instrument Co., Ltd. participó con un Ganador Monitor de tamaño de partículas en línea.

Durante la reunión, el profesor Ren Zhongjing, presidente de Jinan Ganador Particle Instrument Co., Ltd., subió al escenario para presentar un informe titulado "Aplicación de la tecnología de compensación de dispersión múltiple en la detección del tamaño de partículas de cemento".

El proceso de molienda del cemento es un proceso de efecto físico de activación química mecánica. El tamaño de las partículas de cemento se muele y reduce continuamente durante la molienda hasta que esté calificado. Este es un requisito previo para promover la reacción de hidratación de las partículas de cemento. Sin embargo, la mayoría de las empresas cementeras nacionales utilizan un proceso de molienda común para preparar el cemento, lo que significa que el clinker de cemento, los materiales mezclados y el retardador se mezclan en diferentes proporciones y se transportan al equipo de molienda para molerlos hasta obtener una finura calificada. Sin embargo, generalmente un problema es que el diámetro de la bola en la primera cámara del molino es demasiado pequeño y la capacidad para triturar el polvo grueso del material es insuficiente, lo que da como resultado una gran cantidad de clinker en el cemento, una capacidad de molienda insuficiente, mayores costos de material, menor producción, mayores costos de consumo de energía y problemas indeseables tales como la reducción de los estándares de rendimiento del cemento. Los analizadores láser de tamaño de partículas miden el tamaño de las partículas basándose en el fenómeno de dispersión de la luz. Cuando las ondas de luz encuentran partículas diminutas mientras viajan, se dispersarán. Cuanto más pequeñas son las partículas, más amplio es el rango de distribución de la luz dispersada. Existe una cierta relación cuantitativa entre la distribución de la luz dispersada y el tamaño de las partículas. Los analizadores de tamaño de partículas láser suelen utilizar láser como fuente de luz. El rayo láser se enfoca primero mediante un objetivo de microscopio invertido y se coloca un filtro estenopeico en el foco para filtrar la luz parásita. La luz que pasa a través del orificio es un haz puramente divergente, que se convierte en luz paralela después de pasar a través de la lente colimadora.

La ventana de muestra está iluminada por un rayo láser paralelo. Cuando la muestra de partículas a medir se envía a la ventana de medición utilizando aire como medio de dispersión, la luz láser se dispersará. La luz dispersada es enfocada por la lente de Fourier, de modo que la luz con el mismo ángulo de dispersión se reúne en el mismo punto del conjunto de fotodetectores. Por lo tanto, la distribución de la señal fotoeléctrica emitida por la matriz de fotodetectores representa la distribución de la intensidad de la luz dispersa. La señal fotoeléctrica se amplifica, se convierte A/D y se envía a la computadora. La computadora convierte automáticamente la distribución de intensidad de la luz dispersada en una distribución del tamaño de partículas.

Los métodos de control de finura existentes en muchas empresas sólo pueden determinar de forma aproximada la proporción de las partículas más grandes en el cemento. No pueden comprender en detalle e intuitivamente el tamaño promedio de las partículas del cemento y la distribución de intervalos de cada tamaño de partículas, y mucho menos determinar si hay "sobrepolvo" en el cemento. Fenómeno de molienda". El área de superficie específica sólo se puede utilizar para juzgar el grosor y la finura del cemento a partir del área de superficie total de las partículas de cemento. Teóricamente, cuanto mayor es el área de superficie específica, el tamaño total de las partículas de cemento disminuye y el residuo de tamiz correspondiente es relativamente menor. Sin embargo, en el proceso de producción real, debido a los diferentes tipos de materiales mezclados y procesos de molienda, el producto de cemento terminado a menudo tiene un área de superficie específica alta y una finura grande, o un área de superficie específica baja pero un residuo de tamiz de finura pequeña. Por lo tanto, La distribución específica de diferentes partículas en el cemento es imposible hacer juicios precisos y proporcionar una base completa y precisa para ajustar el rendimiento del cemento y la gradación del cuerpo de molienda del molino. El método de análisis del tamaño de partículas por láser puede determinar con mucha precisión la distribución del contenido de partículas de diferentes tamaños de partículas en el cemento y proporciona el soporte de datos más directo para comprender el estado del sistema de molienda del molino y guiar el ajuste de la gradación del cuerpo de molienda y la transformación de la tecnología del proceso de molienda. Herramienta para que las empresas cementeras orienten el proceso de ajuste de los indicadores de calidad del sistema de molienda de cemento.

El análisis del tamaño de partículas por láser se utiliza en la producción de cemento y desempeña un papel de guía en el proceso de molienda y control de calidad del cemento. Ya sea el ajuste de los parámetros del proceso, la modificación del interior del molino, el ajuste de la gradación de las bolas de acero, etc., se puede utilizar de manera efectiva en la producción, cambiando por completo el control tradicional de los parámetros de calidad de la molienda del cemento basado únicamente en la finura y el área de superficie específica. El analizador láser de tamaño de partículas puede mostrar de manera muy intuitiva el rango de distribución de diferentes tamaños de partículas en productos de cemento terminados, lo cual es útil para ajustar la gradación de las partículas de cemento y controlar de manera estable la calidad del producto. En particular, los recursos de subproductos industriales son más importantes en el proceso de producción de cemento, reducción de costos y mejora de la eficiencia. Jugó un papel decisivo.

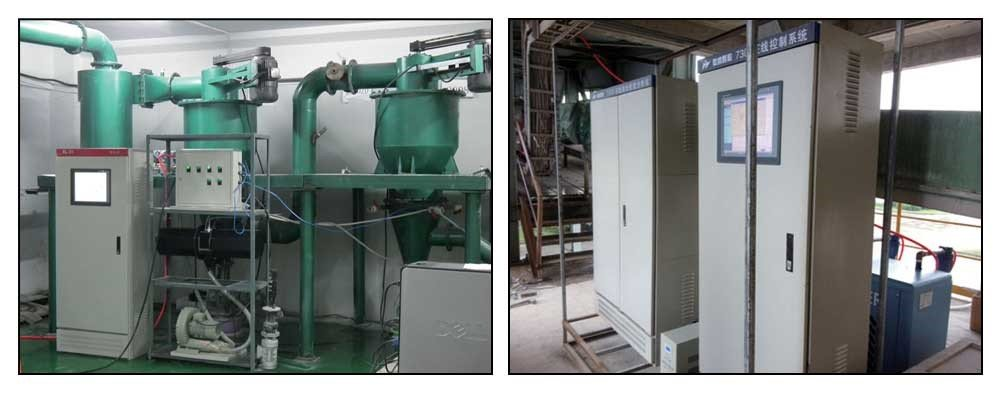

el Ganador El sistema de monitoreo del tamaño de partículas por láser en línea es un sistema de análisis del tamaño de partículas de polvo que se puede utilizar en sitios industriales. Cada parámetro se personaliza según los requisitos de la aplicación del cliente. Este sistema consta principalmente de las siguientes partes: sistema principal, sistema de suministro de gas, sistema de muestreo, sistema de dispersión de muestras, sistema de ventana de muestra sellada, sistema de retorno de material, sistema de gabinete de control in situ, transmisión remota y sistema de visualización.

La función principal de este sistema es monitorear la distribución del tamaño de las partículas que fluyen en tiempo real y proporcionar señales de control precisas. El muestreador toma la muestra de polvo de la línea de producción y la transfiere al alimentador a través del descargador. El alimentador envía uniformemente la muestra a la bomba de dispersión de muestras. La muestra de polvo dispersada ingresa al instrumento a través de la válvula de retrolavado antibloqueo. La máquina principal envía las muestras de polvo analizadas de regreso a la línea de producción a través de la ventana de muestra y la bomba de retorno bajo la acción de un gas protector. Durante el proceso de prueba, el host transmite el espectro de dispersión de polvo medido al gabinete de control en el sitio en tiempo real. El software de análisis del tamaño de partículas en línea instalado en la tableta PC del gabinete de control in situ obtiene la distribución del tamaño de partículas de la muestra de polvo mediante cálculos de inversión. El armario de control in situ Por un lado, los datos obtenidos sobre la distribución granulométrica se transmiten al PC de control central mediante comunicación remota. El personal puede realizar ajustes oportunos en la línea de producción en función de los datos de distribución del tamaño de partículas. También se puede transmitir directamente al sistema de control de la línea de producción para ajustar directamente el equipo en la línea de producción para que funcione de manera óptima. Ubicación. El sistema PLC en el armario de control local es el centro de control de todo el sistema. Puede controlar el interruptor de cada componente del sistema, monitorear el funcionamiento del sistema en tiempo real y proporcionar alarmas oportunas para situaciones anormales.

Con el objetivo de abordar las dificultades técnicas en las pruebas de tamaño de partículas de cemento en línea, se llevó a cabo un análisis y estudio detallado en combinación con el Ganador Sistema de monitoreo en línea del tamaño de partículas. Después de varios años de uso in situ, los resultados muestran que la tecnología de muestreo en línea, el monitoreo en línea en tiempo real del analizador láser de tamaño de partículas y la tecnología de comunicación remota cumplen con los requisitos del cemento. La demanda de pruebas de tamaño de partículas en línea proporciona a las empresas cementeras un buen control sobre los estándares de finura del cemento.
