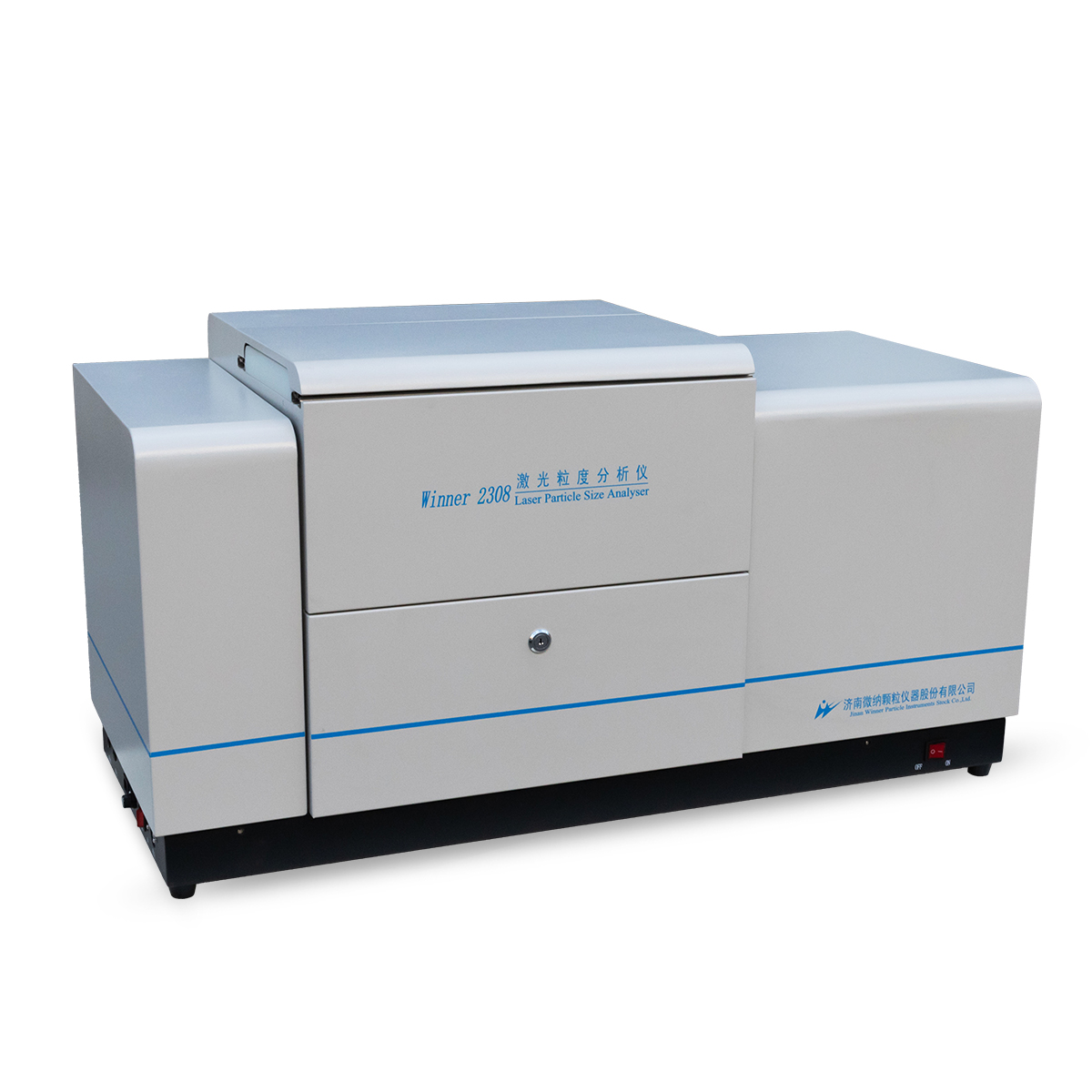

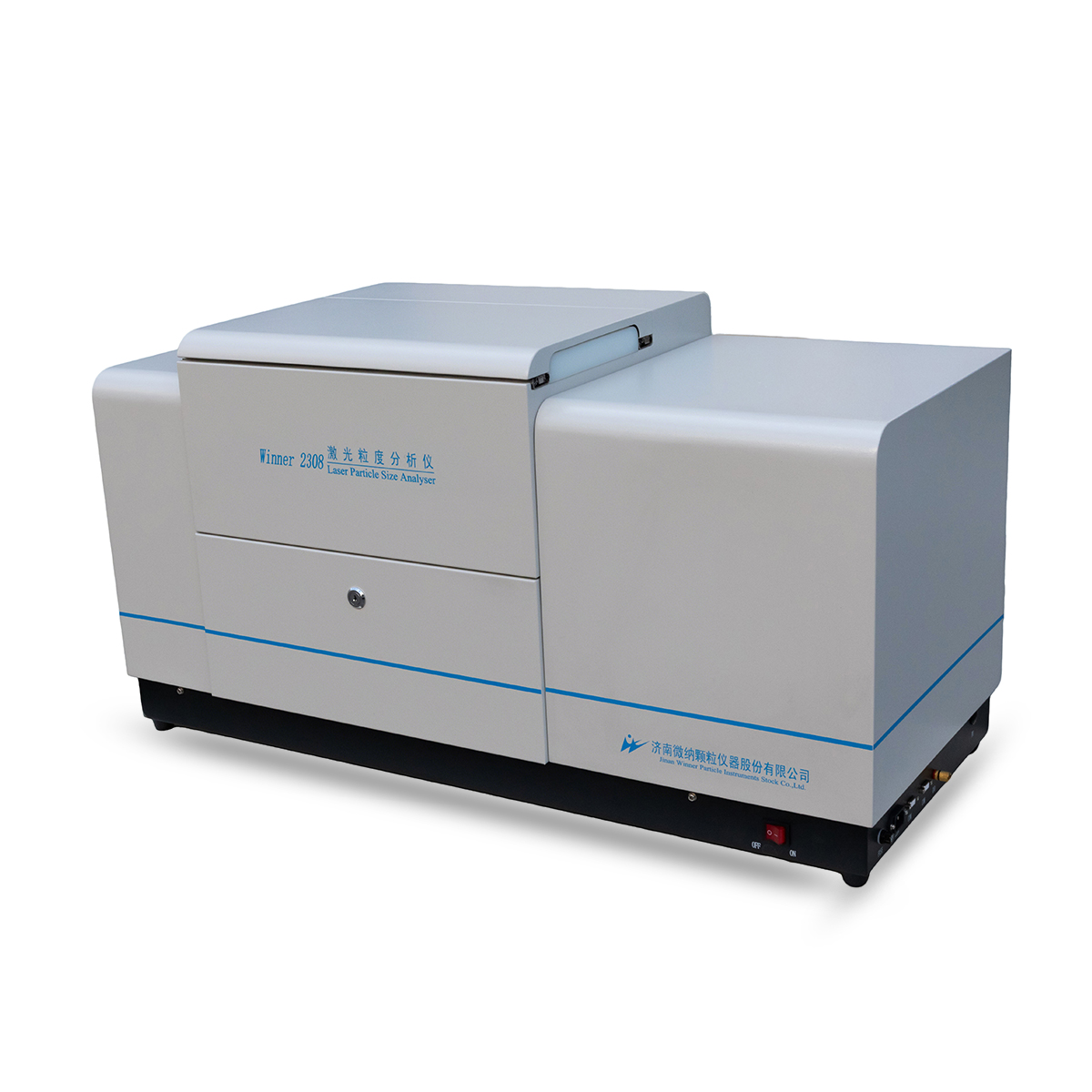

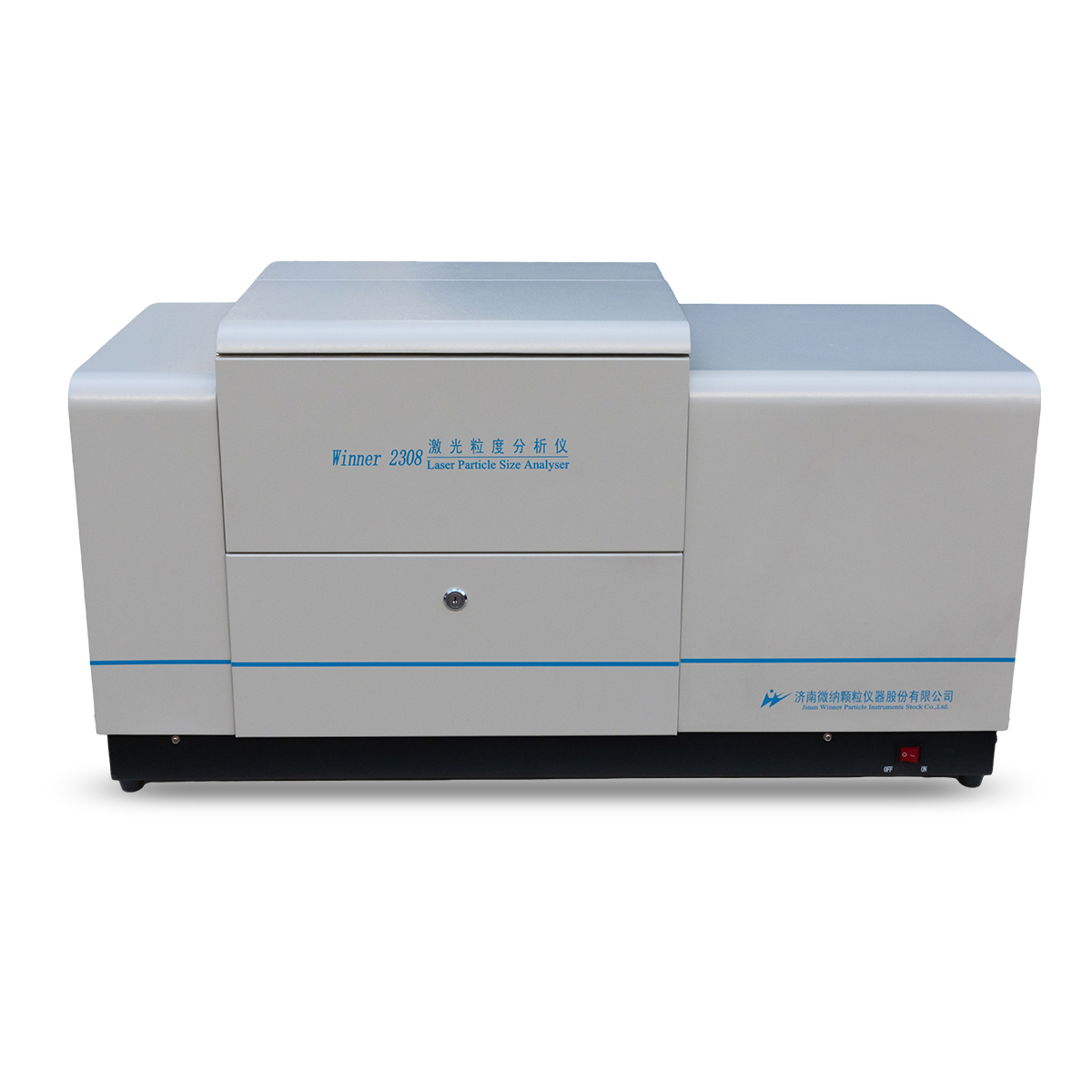

El analizador de tamaño de partículas láser Winner2308B inteligente y automático y húmedo adopta la teoría de difracción láser (difracción de Mie y Fraunhofer), con un tamaño de medida de 0,01μm a 1500μm (en seco 0,1μm-1500μm), lo que ofrece un análisis fiable y repetible del tamaño de partículas para una amplia variedad de aplicaciones.
Descripción del producto
1. Breve introducción:
El analizador de tamaño de partículas láser Winner2308B inteligente y automático y húmedo adopta la teoría de difracción láser (difracción de Mie y Fraunhofer), con un tamaño de medida de 0,01μm a 1500μm (en seco 0,1μm-1500μm), lo que ofrece un análisis fiable y repetible del tamaño de partículas para una amplia variedad de aplicaciones. Utiliza sistemas de detección espectral múltiple y de doble haz y tecnología de prueba de dispersión de luz lateral para mejorar significativamente la precisión y el rendimiento de la prueba. Es la opción previa para departamentos de control de calidad de producción industrial e instituciones de investigación.
2. Especificaciones principales:
| Nombre del modelo | Ganador2308B | |
| Estándar | ISO13320-1:2009,GB/T19007-2016,Q/0100JWN001-2020 Cumplimiento con 21 CFR Parte 11 | |
| Principio | Principio de difracción láser | |
| Análisis | Dispersión de Mie y Fraunhofer | |
| Disposición del detector | Matriz logarítmica, ángulo de prueba de 0,015 grados a 145 grados | |
| Rango de medición | Húmedo: 0,01μm-1500 μm Seco: 0,1μm-1500μm | |
| Fotodetectores de silicio | Húmedo: 127 piezas Seco: 100 piezas | |
| Error de precisión | Mojado<0.5% Dry<1.0% (CRM D50) | |
| Error de repetibilidad | Mojado<0.5% Dry<1.0% (CRM D50) | |
| Fuente de luz | Láser He-Ne P>3,0 MW (λ= 632,8nm) Láser auxiliar de semiconductor sólido verde (λ= 405 nm) P>2,0MW, | |
| Trayectoria óptica | Camino óptico de la transformada de Fourier de la luz convergente | |
| Distancia focal efectiva | 500mm | |
| Seguridad láser | Clase 1 | |
| Dispersión húmeda | Ultrasonidos | Frecuencia: 40KHz Potencia: 60W, Tiempo: ≥1S |
| Remueve | Velocidad de revoluciones: 0-3000RPM (ajustable) | |
| Circular | Caudal nominal: 30L/min Potencia nominal: 70W | |
| Sensor anti-desbordamiento | Fabricado en SST, Reino Unido | |
| Tanque de muestra | Volumen: 1000mL | |
| Cuvette micro-muestra | Volumen: 10mL (disponible) | |
| Dispersión seca | Tecnología patentada de dispersión por turbulencia seca, técnica normal de cizalladura por onda de choque | |
| Velocidad de alimentación | Ajustable (perilla de velocidad variable) | |
| Modo de Operación | Control totalmente automático / manual, elegir libremente | |
| Medio de dispersión | Aire comprimido, presión: 0 a 6 bar | |
| Sistema óptico de alineación de banco | Automática completa, la precisión es de hasta 0,2 | |
| Velocidad de prueba total por tiempo | Mojado: <2 min seco: <1min Inverval time per test result :500ms | |
| Dimensión exterior | 104cm×Ancho 44cm×Alto 54cm | |
| Peso neto | 70Kg | |
3. Características principales:
1) Sistema automático de dispersión de muestras húmedas y secas, diseño integrado
El analizador inteligente de tamaño de partículas láser Winner2308, que es el primer conjunto de analizadores de tamaño de partículas láser integrados en una prueba de dispersión húmeda y seca en China, resolvió con éxito el problema de integración de tecnologías secas y húmedas, se dio cuenta de una clave para cambiar y aplicar para probar toda la distribución de tamaño de partículas de 0,01μm a 2000μm.
2) Sistema de operación totalmente automático inteligente y modo de operación manual, a elegir libremente.
Con un modo automático inteligente de operación, para lograr una prueba clave, siempre que, según la adición rápida de la muestra, haga clic en "prueba", todo el proceso se completará automáticamente,
No solo reducir la carga de trabajo de las pruebas, sino también eliminar la interferencia de factores humanos, para mejorar aún más la precisión y autenticidad de los resultados de las pruebas.
Método húmedo: Una clave para completar el suministro de agua, dispersión ultrasónica, circulación, pruebas, limpieza, registro de datos, análisis de datos, guardado e impresión se completan automáticamente, en solo 2 minutos.
Método seco: Clave para completar la recogida de polvo, suministro de aire comprimido, alimentación, pruebas, procesamiento de datos y otras operaciones, tarda 1 minuto.
3) Tecnología patentada de sistema óptico de trayectoria estable y única
La tecnología patentada de la vía de transformada de Fourier de luz convergente permite que la dispersión de la luz no se limite al límite de apertura de la lente, utilizando el diseño de trayectoria óptica de plano espectral doble, los canales del fotodetector son de 127 pcs, el ángulo máximo de detección es de 145 grados y el ángulo mínimo de detección es de 0,0155 grados. Utilizando tecnología patentada de luz ortogonal de doble láser, el rango de medición se amplía efectivamente a 2000 micras. Se utiliza el objetivo Canon Fourier importado de Japón para garantizar la estabilidad y precisión de la medición de partículas.
4) Sistema Automático de Alineación Óptica de Trayectoria,
La precisión de cuatro motores híbridos escalonados en el sistema automático de componentes ópticos, la microprecisión de 0,1 um, el instrumento de la trayectoria de la luz siempre es lo mejor posible para eliminar manualmente en la trayectoria de la luz y los problemas y dificultades, pero también para mejorar la precisión y estabilidad de los resultados de las pruebas.
5) Sistema completo de dispersión de muestras integrado.
El sistema de dispersión húmeda automática, SOP, realiza una operación clave.
Establece agitación mecánica, dispersión ultrasónica y trayectoria de circulación en uno, asegura una dispersión y distribución uniformes de las partículas, evita muchos fenómenos negativos, como la distribución desigual de partículas, depósitos grandes de partículas debido al largo tubo de dispersión exterior, y garantiza la representatividad del resultado de la prueba.
Para sistemas de dispersión en seco, la tecnología patentada por dispersión por turbulencia y el efecto de cizallamiento por choque normal hacen que las partículas tengan una dispersión suficiente y aseguran una buena prueba.
6) Software de análisis del tamaño de partículas de instrumentos
La tecnología original de patente de ajuste libre sin restricciones recoge datos de dispersión durante el proceso de medición, hace que el análisis de partículas no esté restringido por ninguna función y refleje realmente la distribución del tamaño de las partículas. El instrumento proporciona datos de alta precisión con
Tiempo de adquisición de datos a 10 kHz.
4. Función de software:
1, Modo de Análisis
La distribución libre, la distribución R-R, la distribución normal logaritmica, la clasificación de números de malla, etc., satisfacen diferentes demandas de estadística de tamaño de partícula en distintos sectores.
2, Método estadístico
Distribución de volumen, distribución de cantidades
3, Comparación estadística
Estadística Varios resultados de pruebas para comparar y analizar
Obtén diferencias comparando los resultados de diferentes lotes de muestras, muestras antes y después del procesamiento, y diferentes tiempos.
Tienen una gran importancia práctica para el control de calidad de materias primas industriales
4, Análisis definido por el usuario
Calcula el porcentaje según el tamaño de la partícula
Calcula el tamaño de la partícula según el porcentaje
Calcula el porcentaje según el rango de tamaño de partículas
Satisfacer las demandas de representación de la prueba de partículas en diferentes industrias.
5, Informe de prueba
Word, Excel, Foto (Bmp), Texto, etc.
6, Soporte para múltiples idiomas
Chino e inglés (hay otros disponibles)
7, Modo de Operación Inteligente
Controla automáticamente el flujo de agua, su dispersión, pruebas y análisis.
Mejor repetibilidad tras eliminar el factor humano

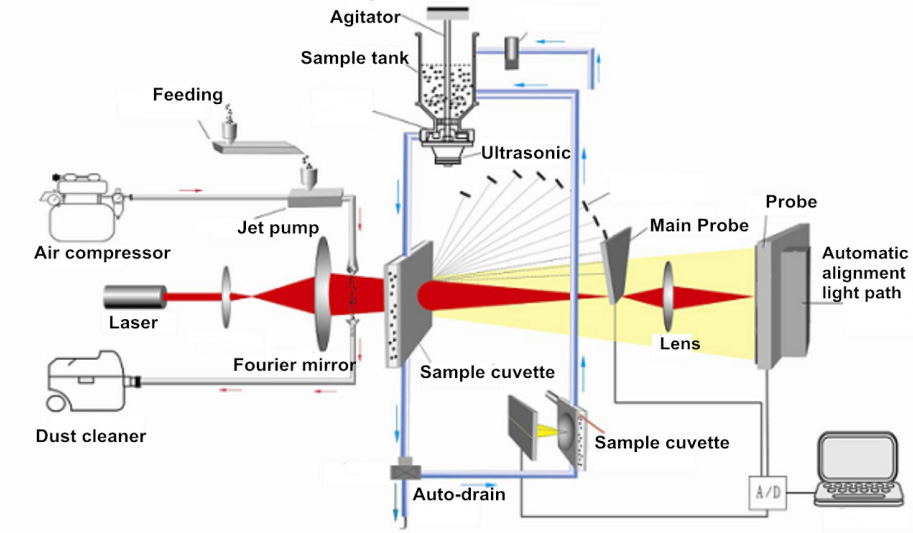

Esquema de analizador de partículas láser húmedo seco Figure-Winner2308
5. Aplicación:
El analizador láser Winner2308A se utiliza ampliamente en cemento, cerámica, medicamentos, lociones, pinturas, tintes, pigmentos, rellenos, productos químicos, catalizadores, lodos de perforación, abrasivos, lubricantes, carbón, sedimentos, polvo, células, bacterias, aditivos alimentarios, pesticidas, explosivos, grafito, materiales fotográficos, combustibles, tinta, polvo metálico y no metálico, carbonato de calcio, caolín, suspensión de carbón y otros materiales en polvo.
6. Adoptar tecnología de patentes:
● El diseño de banco óptico está protegido por la patente nº - ZL 2014 2 0378380.8,
● El sistema de alineación de banco óptico tridimensional está protegido por la patente nº - ZL 2013 2 0835882.4.
● Patente de solicitud de principio de dispersión MIE nº - ZL 2013 2 0812021.4.
● La solicitud de cuveta de muestra completamente sellada para analizador de partículas secas está protegida por la patente nº - ZL.2011 2 0267646.8.
● La aplicación ortogonal de haz láser dual está protegida por la patente nº-ZL 2007 2 0025702.0
● La solicitud de diseño de la bomba de dispersión de polvo está protegida por la patente No.-ZL 2007 2 0018648.7
● La instalación de circulación húmeda está protegida por la patente nº-ZL2010 2 0593526.2
