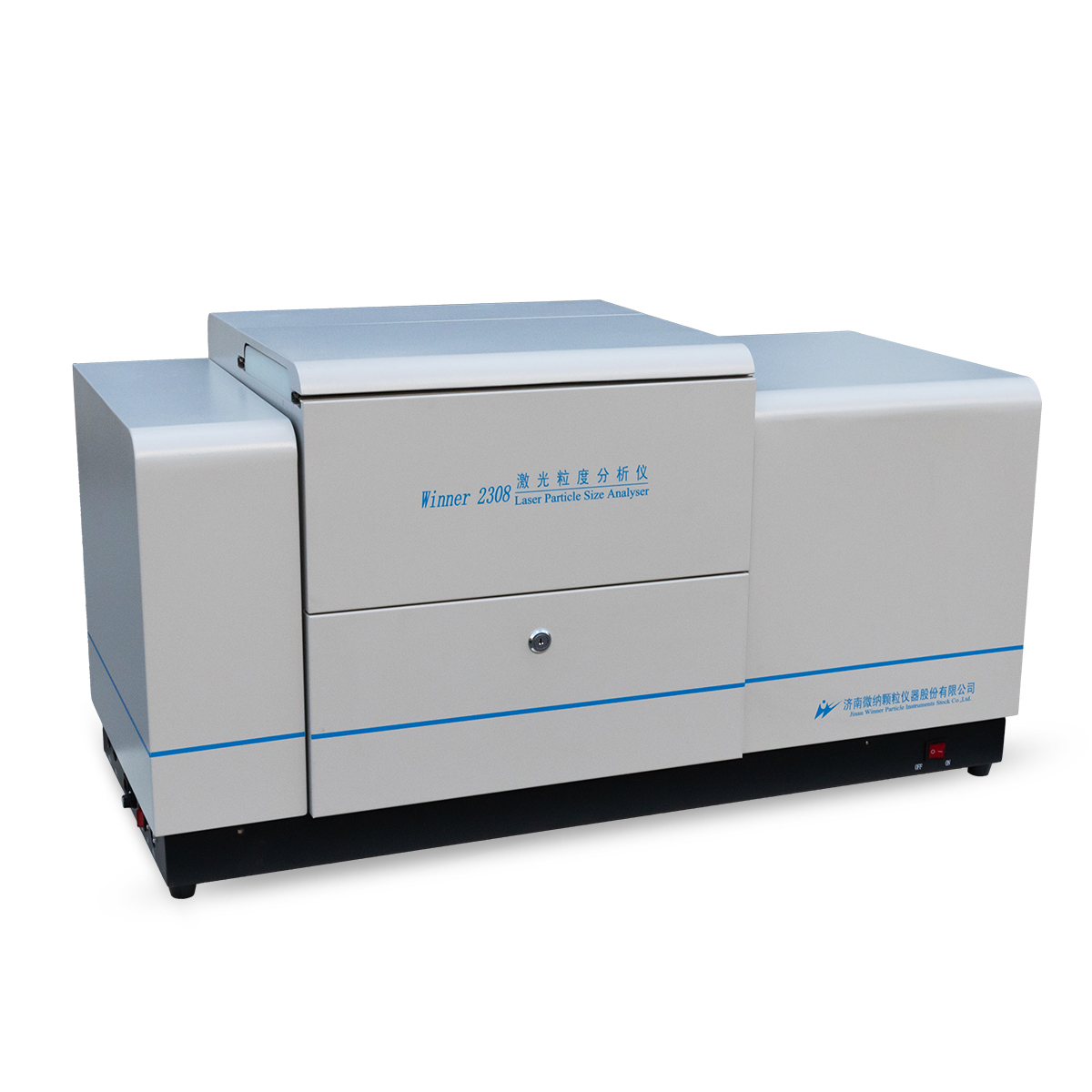

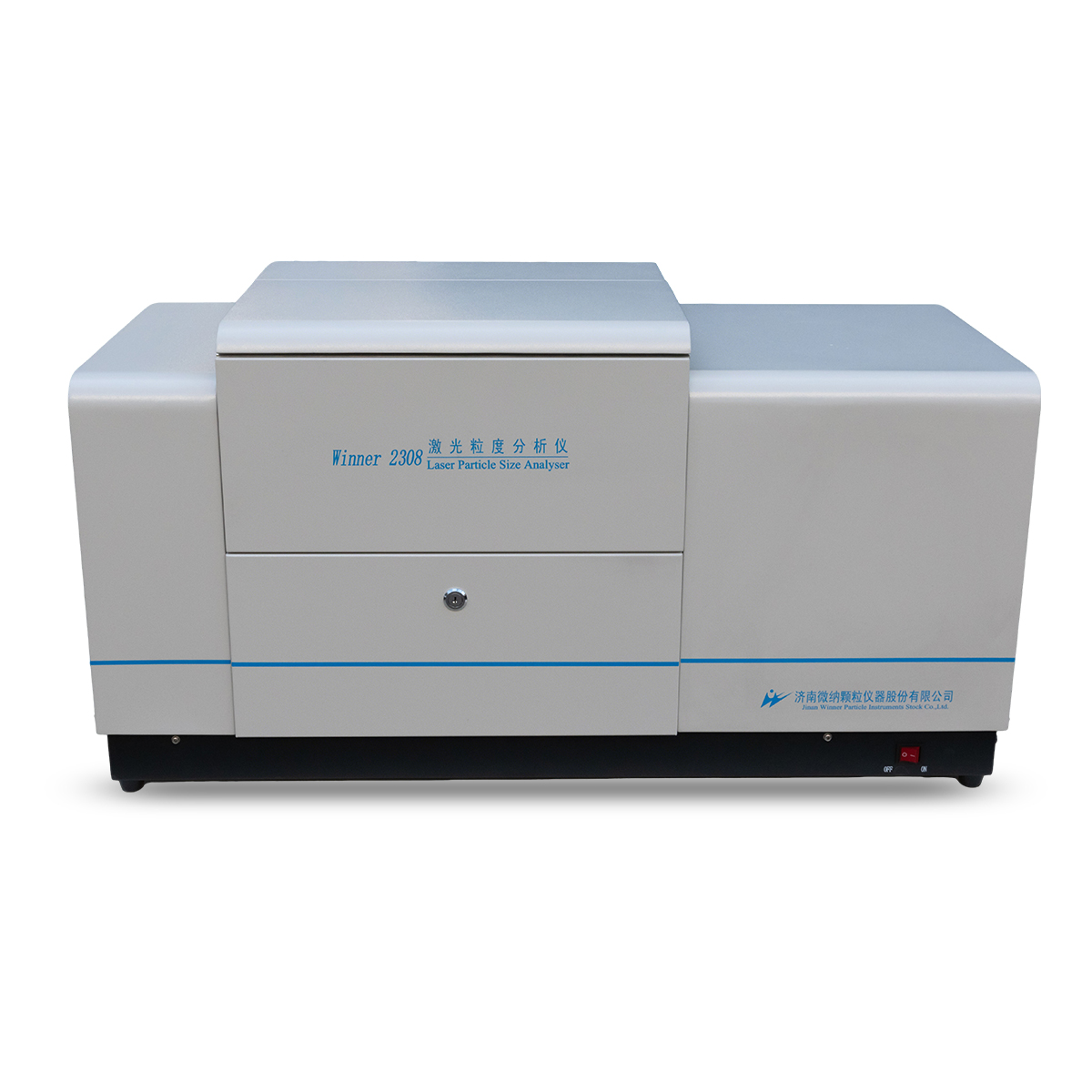

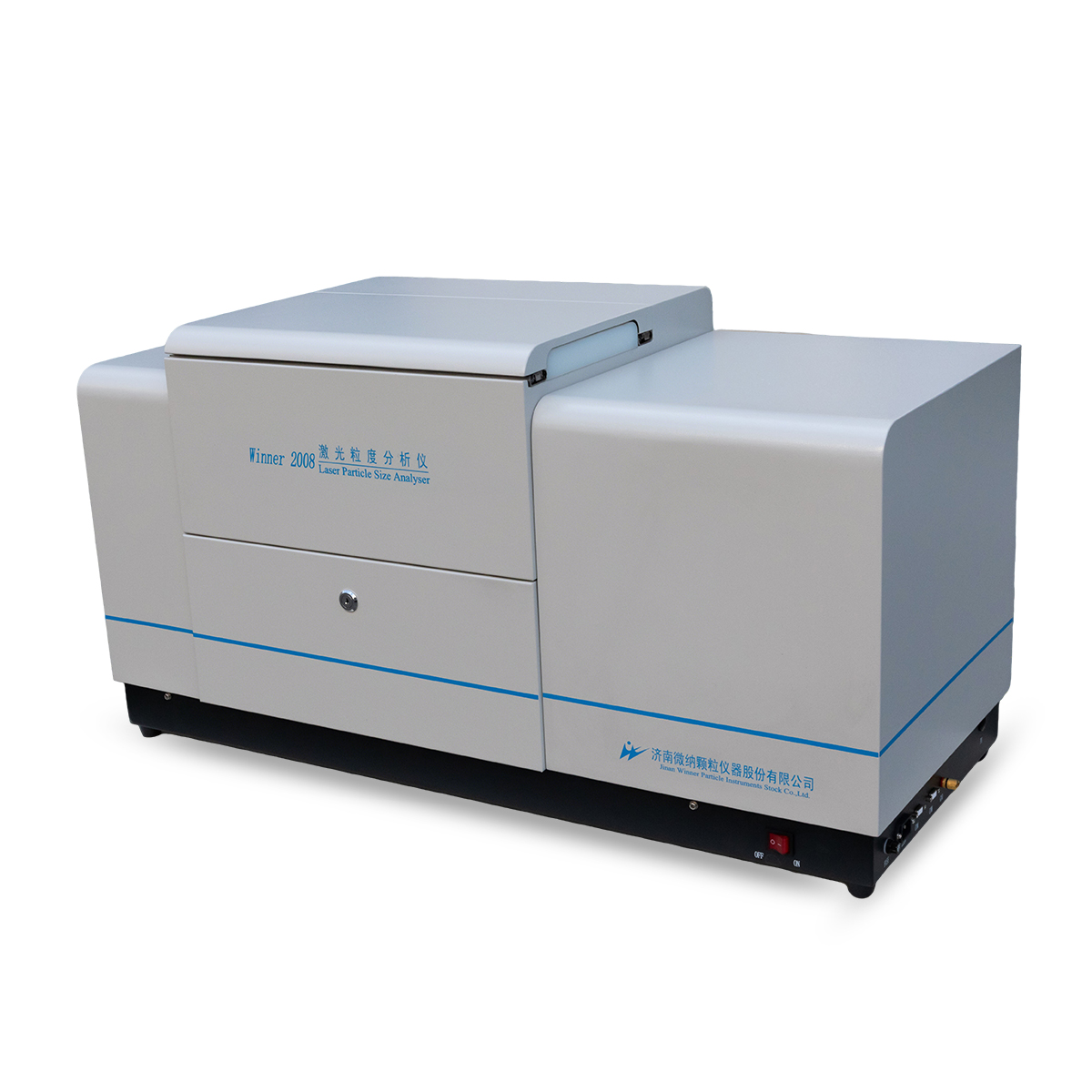

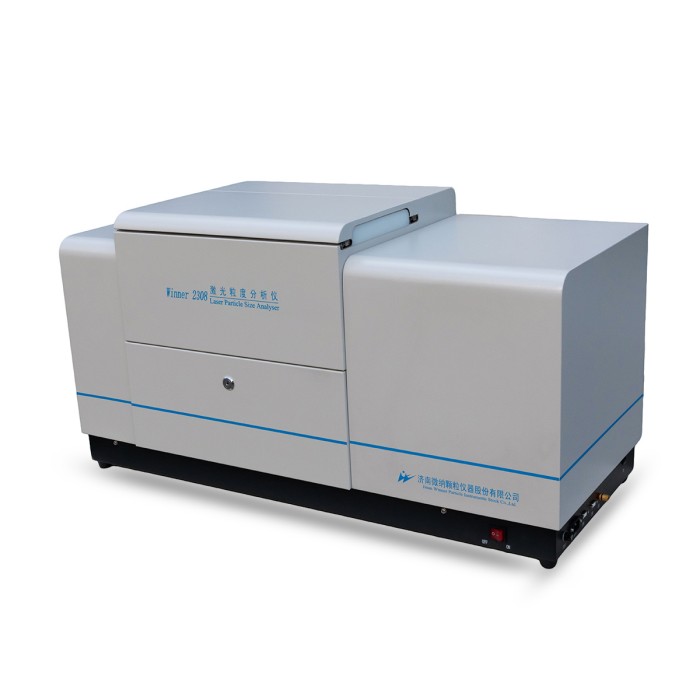

Winner2308A Analizador inteligente del tamaño de partículas por láser húmedo y seco

1. Breve introducción:

El analizador de tamaño de partículas láser húmedo y seco completamente automático inteligente Winner2308A adopta la teoría de la difracción láser (difracción de Mie y Fraunhofer), el tamaño de la medida es de 0,01 μm a 2000 μm (seco 0,1 μm-2000 μm), lo que ofrece un análisis de tamaño de partículas confiable y repetible para una amplia gama de aplicaciones. Utiliza sistemas de detección espectral múltiple y de doble haz y tecnología de prueba de dispersión de luz lateral para mejorar significativamente la precisión y el rendimiento de la prueba. Es la opción preferida para los departamentos de control de calidad de producción industrial y las instituciones de investigación.

2. Especificaciones principales:

3. Características principales:

1) Diseño integrado del sistema automático de dispersión de muestras secas y húmedas

El analizador de tamaño de partículas láser inteligente Winner2308, que es el primer analizador de tamaño de partículas láser integrado, prueba de dispersión húmeda y seca en uno en China, resolvió con éxito el problema de la integración de la tecnología seca y húmeda, realiza una tecla para cambiar, se aplica para probar toda la distribución del tamaño de partículas desde partículas de 0,01 μm a 2000 μm.

2) Sistema de operación completamente automático inteligente y modo de operación manual, elija libremente.

Con el modo de operación automático inteligente, para lograr una prueba clave, siempre que de acuerdo con la rápida adición de la muestra, haga clic en "prueba", todo el proceso se completará automáticamente.

no solo reduce la carga de trabajo de las pruebas, sino que también elimina la interferencia de los factores humanos, para mejorar aún más la precisión y autenticidad de los resultados de las pruebas.

Método húmedo: una clave para completar el suministro de agua, la dispersión ultrasónica, la circulación, las pruebas, la limpieza, el registro de datos, el análisis de datos, el guardado y la impresión se completan automáticamente, solo toma 2 minutos.

Método seco: una clave para completar la recolección de polvo, el suministro de aire comprimido, la alimentación, las pruebas, el procesamiento de datos y otras operaciones, toma 1 min.

3) Tecnología patentada del sistema de trayectoria óptica estable y única

La tecnología de patente de trayectoria de transformación de Fourier de luz convergente permite que la dispersión de la luz no se limite al límite de apertura de la lente, utilizando un diseño de trayectoria óptica de plano espectral doble, los canales del fotodetector son 127 unidades, el ángulo de detección máximo es de 145 grados y el ángulo de detección mínimo es de 0,0155 grados. Utilizando tecnología patentada de luz ortogonal de doble láser, el rango de medición se extiende efectivamente a 2000 micras. Se utiliza una lente Canon Fourier importada de Japón para garantizar la estabilidad y precisión de la medición de partículas.

4) Sistema automático de alineación de trayectoria óptica,

La precisión de cuatro motores paso a paso híbridos en el sistema automático de componentes ópticos, microprecisión de 0.1um, el instrumento de trayectoria de luz siempre está en su mejor momento para eliminar manualmente en la trayectoria de luz y los problemas y dificultades, pero también mejora la precisión y estabilidad de los resultados de las pruebas.

5) Sistema de dispersión de muestras completamente integrado.

Sistema automático de dispersión húmeda, SOP realiza una operación clave.

Configure la agitación mecánica, la dispersión ultrasónica y la ruta de circulación en uno, garantiza una dispersión y distribución uniformes de las partículas, evita muchos fenómenos negativos, como la distribución desigual de las partículas, el depósito de partículas grandes debido al largo tubo exterior del sistema de dispersión y garantiza la representatividad del resultado de la prueba.

Para el sistema de dispersión seca, la tecnología patentada de dispersión de turbulencia y el efecto de corte de choque normal hacen que las partículas tengan una dispersión suficiente y garantizan una buena prueba.

6) Software de análisis del tamaño de partículas del instrumento

La tecnología original de patente de ajuste libre sin restricciones recopila datos de dispersión durante el proceso de medición, hace que el análisis de partículas no esté restringido por ninguna función, refleja verdaderamente la distribución del tamaño de las partículas. El instrumento proporciona datos de alta precisión con

Tiempo de adquisición de datos de 10 Khz.

4. Función de software:

1, modo de análisis

La distribución libre, la distribución R-R, la distribución logarítmica normal, la clasificación del número de malla, etc. satisfacen diferentes demandas de estadísticas de tamaño de partículas en diferentes industrias.

2, método estadístico

Distribución de volumen, distribución de cantidad

3, comparación estadística

Estadística Varios resultados de pruebas para comparar y analizar.

Obtenga la diferencia comparando los resultados de las pruebas de diferentes lotes de muestras, muestras antes y después del procesamiento y en diferentes momentos.

Tiene una gran importancia práctica para el control de calidad de las materias primas industriales.

4, Análisis definido por el usuario

Calcular el porcentaje según el tamaño de partícula.

Calcular el tamaño de las partículas según el porcentaje.

Calcular el porcentaje según el rango de tamaño de partícula.

Satisfacer las demandas de representación de pruebas de partículas en diferentes industrias.

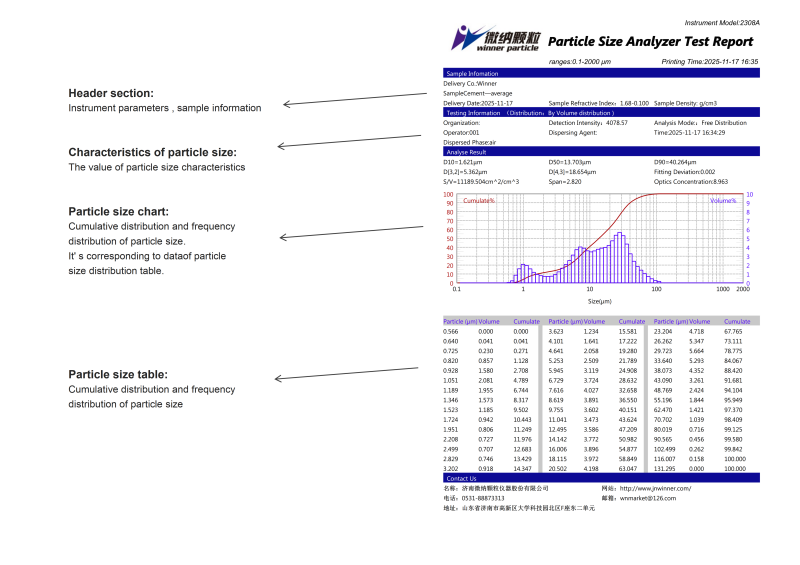

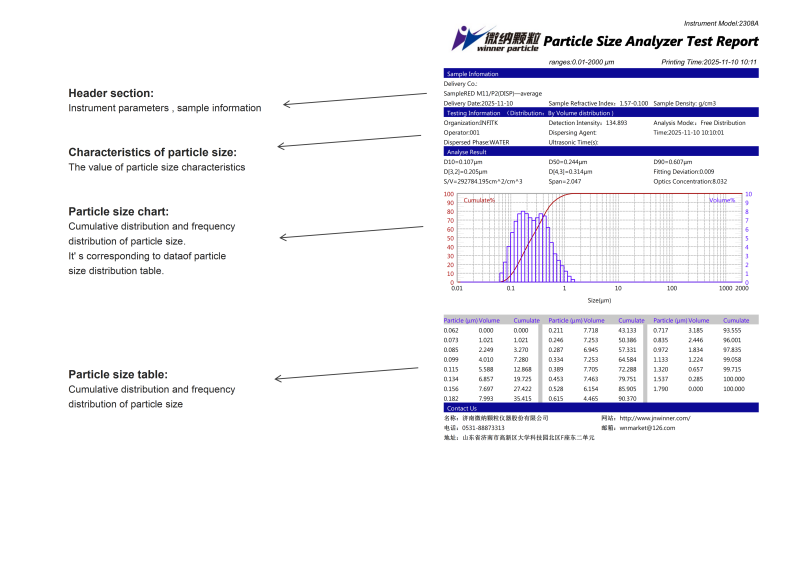

5, informe de prueba

Word, Excel, foto (Bmp), texto, etc.

6, soporte en varios idiomas

Chino e inglés (otros están disponibles)

7, modo de operación inteligente

Controle automáticamente la entrada, dispersión, prueba y análisis de agua.

Mejor repetibilidad después de eliminar el factor humano

Esquema del analizador de tamaño de partículas láser seco y húmedo Figure-Winner2308

5. Aplicación:

El analizador láser de tamaño de partículas Winner2308A se usa ampliamente en cemento, cerámica, medicamentos, lociones, pinturas, colorantes, pigmentos, rellenos, productos químicos, catalizadores, lodo de perforación, abrasivos, lubricantes, carbón, sedimentos, polvo, células, bacterias, aditivos alimentarios, pesticidas, explosivos, grafito, materiales fotográficos, combustible, tinta, polvo metálico y no metálico, carbonato de calcio, caolín, lechada de carbón y otros materiales en polvo.

6.Adoptar tecnología de patentes:

● El diseño del banco óptico está protegido por la patente No. ZL 2014 2 0378380.8,

● El sistema de alineación de banco óptico tridimensional está protegido por la patente nº ZL 2013 2 0835882.4.

● Patente de solicitud del principio de dispersión MIE No.- ZL 2013 2 0812021.4.

● La aplicación de cubeta de muestra completamente sellada del analizador de tamaño de partículas secas está protegida por la patente No. ZL.2011 2 0267646.8.

● La aplicación ortogonal de doble rayo láser está protegida por la patente No.-ZL 2007 2 0025702.0

● La solicitud de diseño de bomba de dispersión de polvo está protegida por la patente No.-ZL 2007 2 0018648.7

● La instalación de circulación húmeda está protegida por la patente No.-ZL2010 2 0593526.2
