Winner2309A WinModule-201 Analizador Inteligente de Tamaño de Partículas Húmedas de Gran Alcance

Rango de medición: 0,01-3500μm

Es ampliamente aplicable a escenarios de aplicación de alto nivel como institutos de investigación, laboratorios universitarios, centros de investigación y desarrollo empresariales e instituciones de pruebas de calidad.

Consulta ahora Siguiente producto

Descripción del producto

El Winner2309A WinModule-201 es un analizador de tamaño de partículas láser de sistema de dispersión húmeda inteligente y totalmente automático, que adopta el principio internacional de dispersión MIE más avanzado y el principio de difracción de Fraunhofer. El sistema de sonda fotoeléctrica de alta sensibilidad y alta resolución y la trayectoria óptica de lentes Canon importadas garantizan la buena precisión y repetibilidad de la distribución del tamaño de partículas. Se utiliza ampliamente en departamentos de control de calidad de producción industrial e instituciones de investigación.

Especificaciones principales

General

Tamaño de la medición

Óptica

Funciones de software

Nombre del modelo	Winner2309A WinModule-201
Principio	Dispersión de luz láser
Análisis	Dispersión de Mie y Fraunhofer
Disposición del detector	Matriz logarítmica, ángulo de prueba de 0,015 grados a 145 grados
Velocidad de prueba	10 segundos más rápidos
Índice de refracción	Existe una amplia gama de índices de refracción; se puede introducir cualquier índice de refracción.
Frecuencia de muestreo	Tasa de adquisición de datos más rápida de 10kHz
Dimensión exterior	Unidad principal: 870mm340mm380mm Módulo húmedo: 415mm280mm335mm
Peso neto	Unidad principal: 32kg Módulo húmedo: 15kg
Modo de Operación	SOP Modo de operación totalmente automatizado

Rango de medición	0,01-3500μm
Inyector de muestra	WinModule-201
Número de canales	116 unidades
Error de precisión	≤0,5% (CRM D50)
Error de repetibilidad	≤0,5% (CRM D50)
Dispersión	Ultrasonidos: Frecuencia: f=40KHz, Potencia: p=60W (Ajustable en tiempo) Agitación: Velocidad de revoluciones: 0-3000 rpm (ajustable) Circulación: Caudal nominal: 1L-8L/min; Potencia nominal: 120W Método húmedo: Ultrasonido, agitación mecánica y dispersión circulante incorporada
Volumen del tanque de muestra	600ml

Fuente de luz roja	Máximo 4,0MW de fibra, 639nm
Fuente de luz	Láser principal: Láser de alto rendimiento λ=639nm, P>2mW Láser auxiliar: Láser azul λ=405nm, P>2mW
Sistema de alineación óptica de banco	Alineación automática
Camino óptico	Fourier inverso (trayectoria óptica plegada)
Seguridad láser	Clase 1

Patrón de análisis	Distribución libre, distribución R-R, distribución logarítmica normal y modelos estadísticos por categoría.
Comparación estadística	Comparación estadística de múltiples resultados de pruebas. Los usuarios pueden comparar y analizar datos de prueba de diferentes lotes de muestras, antes y después del procesamiento de la muestra, o en diferentes tiempos de procesamiento, guiando eficazmente el control de calidad y costes del producto.
Procesamiento de datos	El sistema realiza análisis estadísticos inteligentes y procesamiento de datos de prueba, y genera los resultados más representativos.
Análisis personalizado	El sistema puede personalizar la salida de cualquier tamaño característico de partícula entre D1 y D100, el porcentaje acumulado de partículas mayores o menores que un determinado tamaño, y el porcentaje acumulado de un determinado rango de tamaño de partícula, para satisfacer los diferentes requisitos de distintas industrias en cuanto a métodos de prueba y caracterización del tamaño de partícula.
Producción	Valores típicos de tamaño de partícula, datos y gráficos (histogramas o curvas) de distribución de partículas en intervalos (es decir, distribución diferencial), datos y curvas de distribución acumulada de tamaño de partícula (es decir, distribución integral), etc.
Informe de prueba	Los informes de prueba pueden exportarse en varios formatos como Word, Excel, imagen (.bmp), texto (.txt) y PDF, cumpliendo diferentes requisitos para la visualización de informes de prueba, reprocesamiento de datos y citas de artículos en cualquier situación.
Operación de un solo clic	Método húmedo: Activa el modo de operación automática y completa todas las operaciones, como la entrada de agua, la eliminación de burbujas de aire, la dispersión, las pruebas, la limpieza y el procesamiento de datos con un solo botón. Método seco: Activa el modo de operación automática para completar todas las operaciones, como recogida de polvo, suministro de aire, alimentación, pruebas y procesamiento de datos con un solo clic.
Idioma	Interfaz en chino e inglés. Se pueden añadir otras interfaces de idioma según los requisitos del usuario.
GMP	GMP (Opcional)

+ Ventajas

(1) Sistema automático de alineación óptica de caminos

Está compuesto por un motor paso a paso híbrido de cuatro fases preciso, con precisión de ajuste al nivel de micras, lo que permite rutas ópticas óptimas para garantizar pruebas precisas y estables.

(2) Sistema de dispersión circulante de alta estabilidad, asegurando un estado de dispersión auténtico

El instrumento emplea un sistema de dispersión de circulación húmeda, que puede dispersar partículas de forma continua y uniforme, evitando eficazmente la sedimentación y la aglomeración. El sistema permite un control coordinado de la ecografía y la circulación, permitiendo un ajuste flexible de la intensidad de dispersión para adaptarse a diversas muestras y mejorando significativamente la consistencia y repetibilidad de las pruebas.

(3) Sistema automático de dispersión de muestras

El diseño modular de dispersión seca y húmeda acorta la tubería de circulación y evita la precipitación de partículas grandes. No solo favorece la dispersión uniforme de las muestras, sino que también reduce los costes de mantenimiento. Y es útil para la limpieza y el mantenimiento de los equipos.

(4) Software de instrumentos

La tecnología única de ajuste libre sin restricciones recopila datos de dispersión durante el proceso de medición y tiene la capacidad de analizar automáticamente grupos de partículas multimodales. No está limitada por ninguna función. Las partículas por debajo de 2 μm se prueban en 12 grados de tamaño de partícula con una resolución física extremadamente alta.

(5) Diseño de caminos ópticos

Adoptando la tecnología patentada de Fourier inverso (trayectoria óptica plegada), la cepción de la luz dispersada de partículas de muestra no está limitada por la distancia focal del camino óptico. El rango de ángulo de prueba es de 0,015-145 grados, lo que mejora eficazmente el rango de medición y la resolución del instrumento. El camino óptico está sellado y tiene un buen rendimiento a prueba de polvo.

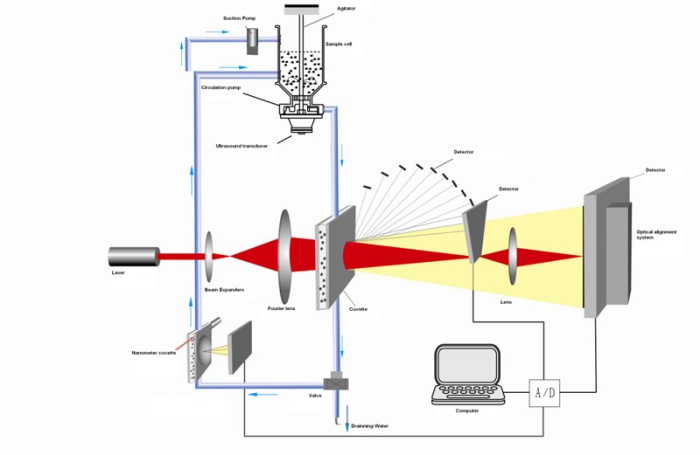

+ Principio de prueba

Analizador modular de partículas láser húmedo y seco de gran alcance Winner2309C

+ Aplicación

Pólvora sólida, suspensión y emulsión. Productos químicos, materiales magnéticos, medicina, cemento, recubrimientos, alimentos, pesticidas, industria nuclear, electrónica, materiales para baterías, papel, metalurgia, cerámica, materiales de construcción, cosméticos, abrasivos, polvos metálicos y no metálicos, carbonato de calcio, talco, caolín, pruebas de oxidación en tamaño de partículas de polvos en sus respectivas industrias como aluminio, tierras raras, carburo cementado, catalizadores, agentes espumantes, materiales refractarios, rellenos, grafito, pigmentos, etc.

Winner2309A Analizador Modular de Tamaño de Partículas Láser Húmedo y Seco de Gran Alcance

+ Tecnología de patentes

(1). El diseño de banco óptico está protegido por la patente nº - ZL 2014 2 0378380.8.

(2). El sistema de alineación de banco óptico tridimensional está protegido por la patente nº ZL 2013 2 0835882.4.

(3). Patente de solicitud de principio de dispersión MIE nº - ZL 2013 2 0812021.4.

(4). La solicitud de cuveta de muestra completamente sellada del analizador de partículas secas está protegida por la patente nº - ZL.2011 2 0267646.8.

(5). La aplicación ortogonal de haz láser dual está protegida por la patente nº-ZL 2007 2 0025702.0.

(6). La solicitud de diseño de la bomba de dispersión de polvo está protegida por la patente nº-ZL 2007 2 0018648.7.

(7). La instalación de circulación húmeda está protegida por la patente nº-ZL2010 2 0593526.2.

+Informe de prueba

Winner2309B Analizador modular de partículas láser húmedo y seco de gran alcance
