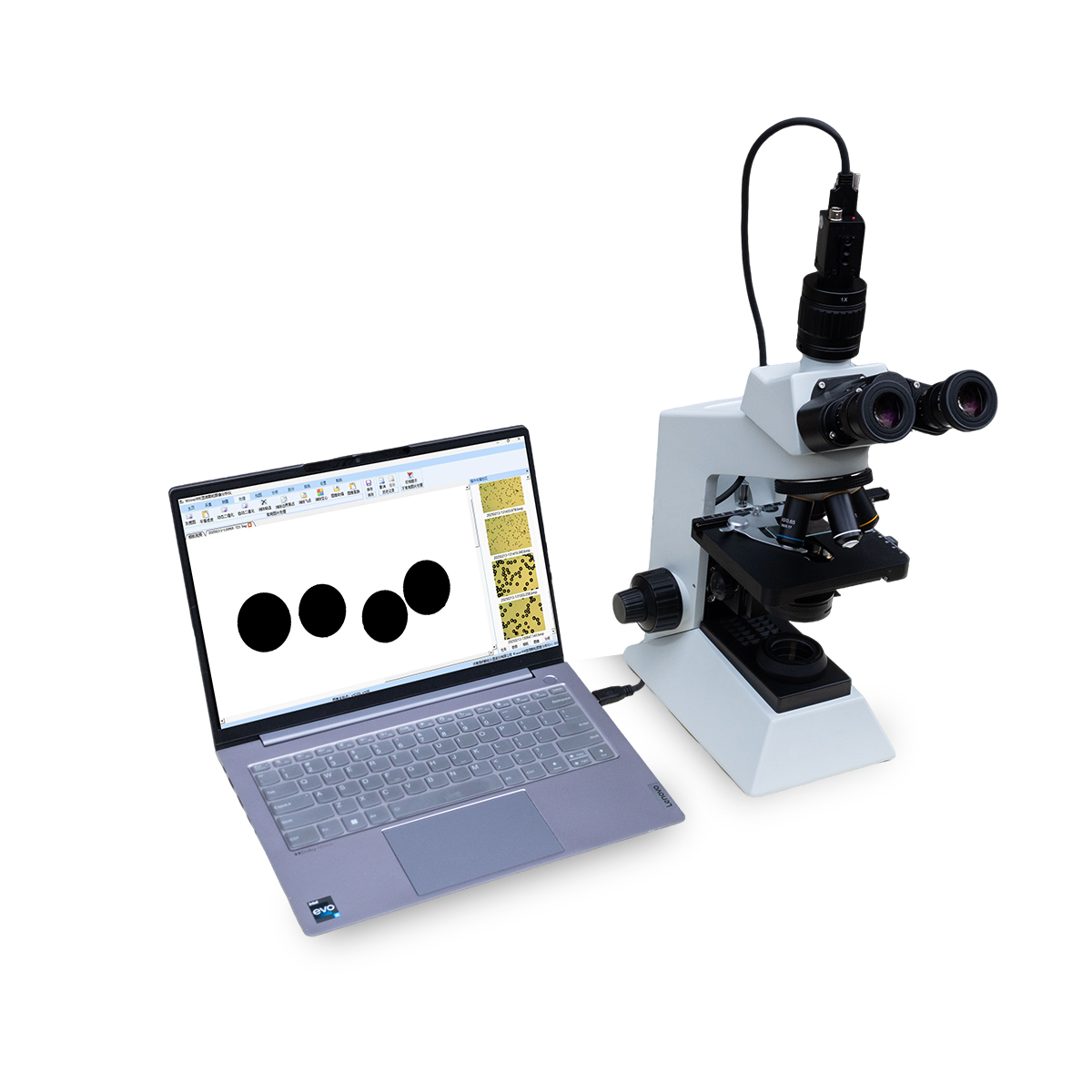

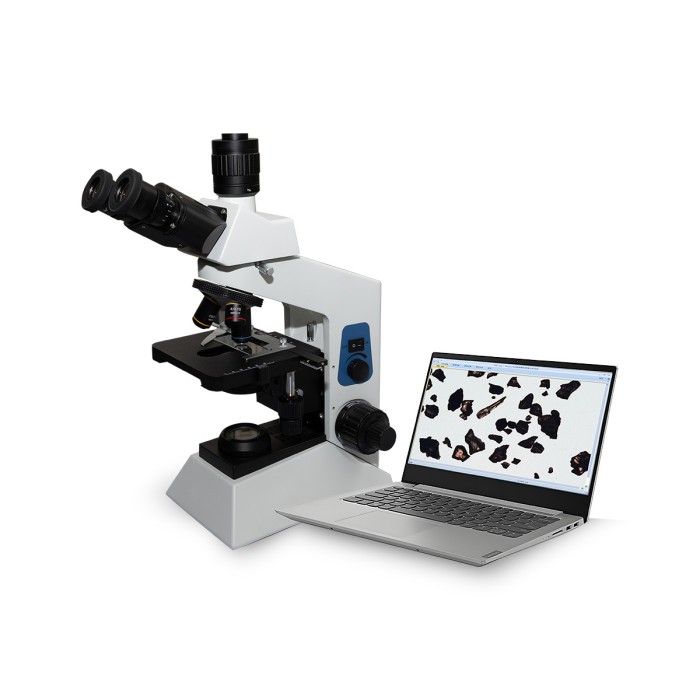

Analizador de tamaño de partículas de imagen estática Winner99E

Rango de medición: 1-6000μm

Es ampliamente aplicable a escenarios de aplicación de alto nivel como institutos de investigación, laboratorios universitarios, centros de investigación y desarrollo empresariales e instituciones de pruebas de calidad.

Consulta ahora Siguiente producto

Descripción del producto

Winner99E es la última generación de equipos de análisis de imágenes de partículas estáticas en China. Utiliza el último sistema de adquisición de imágenes y software de análisis, combinando perfectamente la imagen por ordenador con la teoría del análisis del tamaño de partículas y la forma. Al obtener imágenes claras de las partículas, el tamaño, la esfericidad, la relación de aspecto, el volumen, la relación superficial y otros parámetros relevantes de caracterización del tamaño y la forma de las partículas se presentan en forma de valores característicos y distribución, permitiendo a los usuarios comprender las partículas en detalle.

Además, este instrumento también tiene los símbolos de la época de la automatización y la inteligencia, lo que facilita su funcionamiento, el análisis es más inteligente y los resultados son más estables. Es el socio preferido y la mano derecha para la prueba y el análisis de la forma de partículas.

Especificaciones principales

General

Sistema microscópico

Funciones de software

Parámetros del informe

Nombre del modelo	Winner99E
Rango de medición	1-6000μm
Resolución máxima	2048*1536
Tamaño del píxel	3,2*3,2μm
Velocidad de segmentación	<1 segundo
Tasa de éxito en segmentación	>98%
Puerto de conexión	USB3.0

Ocular	Ocular de campo de visión de 10X amplio
Lente objetivo	Grupo de lentes objetivo de corrección cromática de aberraciones a larga distancia (plano) 4X, 10X, 40X, 10X
Fuente de luz	Fuente de luz translúcida montada en la parte inferior, luz halógena o LED opcional, luminosidad ajustable; fuente de luz metalográfica incidente montada en la parte superior (con polarizador).
Andén	Etapa mecánica manual 3D, dimensiones: 185 mm x 140 mm Rango de movimiento: 50mm x 75mm, enfoque coaxial grueso y fino Incrementos de ajuste fino: 2μm, con dispositivos de bloqueo y limitación
Aumento	4-5000X

Adquisición de imágenes	Recoge imágenes morfológicas de muestra y guárdalas en formatos JPG y BMP.
Costura de imágenes	Unir varias imágenes de forma fluida permite un mayor número de partículas en la prueba, mejorando su representatividade. Alternativamente, se pueden procesar, guardar imágenes individuales y luego unirse, mejorando aún más la precisión de los resultados.
Herramientas de procesamiento automático	Doce herramientas automáticas de procesamiento, incluyendo binarización adaptativa automática, eliminación automática de ruido, eliminación automática de partículas con límites incompletos, relleno automático de áreas huecas en partículas, suavizado automático de los bordes de las partículas, eliminación automática de la adhesión de partículas y adquisición automática de parámetros de tamaño y forma de partícula.
Escala	Tras la calibración con un micrómetro estándar nacional, cada prueba solo requiere seleccionar el valor de la escala correspondiente a la lente objetivo para obtener el tamaño real de la partícula.
Datos de partícula única	La imagen permite mostrar y analizar directamente 10 parámetros para partículas individuales, incluyendo el área de la sección transversal, el tamaño de la partícula, la relación de aspecto y la esfericidad.
Gestión de tareas	El mecanismo de gestión de tareas es riguroso, permitiendo a los usuarios gestionar fácilmente los datos de prueba.

Parámetros de características	Parámetros característicos de la distribución de partículas, como D10/D50 (diámetro mediano)/D90/D100
Frecuencia/Acumulación	Tablas de datos, gráficos y gráficos de barras que muestran la frecuencia y la distribución acumulada de partículas por cantidad, volumen y área.
Parámetros de forma	Diez datos comúnmente utilizados para caracterizar la forma de las partículas, incluyendo relación de aspecto, voluminosidad, esfericidad, área superficial, área superficial específica y parámetro rectangular circunscrito.
Número de condes	El número de partículas probadas puede obtenerse directamente.
Miniaturas	El informe puede mostrar miniaturas en color o en blanco y negro (seleccionables) de las muestras.
Especificaciones de la tabla Geader	El encabezado del informe permite introducir información como nombre de la muestra, unidad de prueba y medio de dispersión.

+ Ventajas

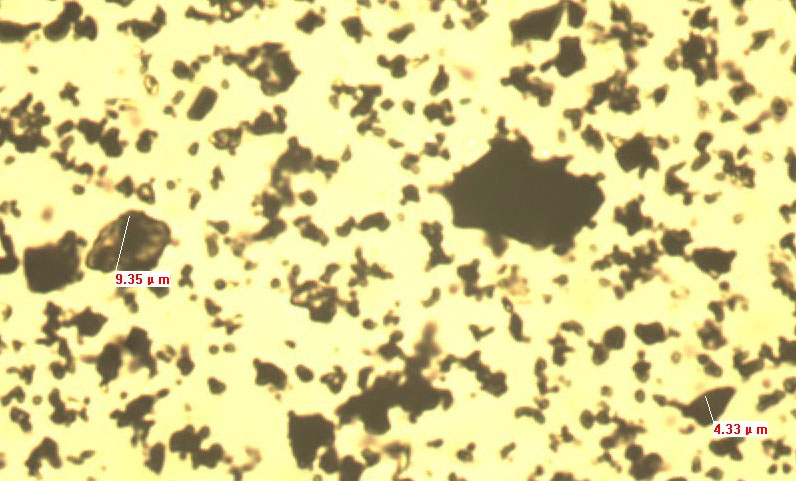

(1) Reflejar intuitivamente la morfología de partículas

La morfología superficial de las partículas se refleja directamente en la pantalla del ordenador, de modo que los usuarios pueden comprender la morfología de las partículas de forma intuitiva y completa.

(2) Coser perfectamente varias imágenes

Las imágenes de partículas de diferentes campos de visión se unen en una sola, de modo que más partículas participan en el análisis y los resultados de la prueba son más representativos.

(3) Segmentar automáticamente las partículas atascadas

Adoptar algoritmos de reconocimiento de partículas más avanzados para segmentar automáticamente diversas formas de partículas adherentes, mejorando significativamente la precisión de segmentación, reduciendo la implicación humana y acortando eficazmente el tiempo de procesamiento de imágenes.

(4) Función de binarización adaptativa

La función de binarización adaptativa se utiliza para asegurar que el proceso de binarización de la imagen no se vea afectado por la luz de disparo, evitando así la pérdida de información de partículas debido a la luz desigual. Esto sienta las bases para la precisión del procesamiento posterior.

(5) Diseño de caminos ópticos

El software de análisis de imágenes de partículas puede procesar automáticamente el conjunto de herramientas, integrar binarización, eliminar partículas de frecuencia incompleta en el límite, etc. Solo se necesita una clave para procesar el mago de partículas y generar los resultados del análisis. La operación es sencilla y los resultados son fiables.

(6) Cambiar libremente las unidades de tamaño de partícula

La selección de regla soporta múltiples unidades de longitud, incluyendo nanómetros, micrómetros y milímetros. Es conveniente para los usuarios procesar imágenes de partículas obtenidas mediante microscopía electrónica y otros métodos.

(7) Procesar rápidamente partículas con formas especiales

Se utiliza un algoritmo de procesamiento único para partículas esféricas. Las partículas pueden analizarse directamente sin procesar la imagen original. Incluso si las partículas están adheridas o solapadas, el resultado del análisis no se verá afectado. Se mejora la eficiencia de análisis de las partículas esféricas.

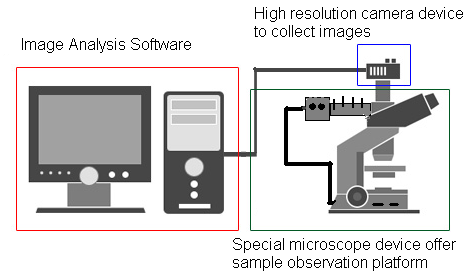

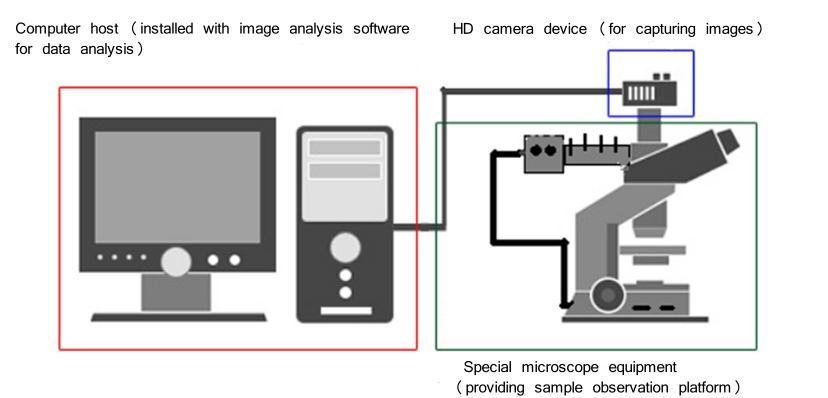

+ Principio de prueba

+ Aplicación

Ganador 99E analizador de imágenes de partículas estáticas utilizado en cemento, cerámica, productos farmacéuticos, pinturas, tintes, pigmentos, rellenos, productos químicos, catalizadores, carbón, sedimentos, polvo, harina, aditivos alimentarios, pesticidas, explosivos, grafito, materiales fotográficos, combustible, polvo metálico y no metálico, carbonato de calcio, caolín y otras industrias de polvos.

+ Tecnología de patentes

(1). El diseño de banco óptico está protegido por la patente nº - ZL 2014 2 0378380.8.

(2). El sistema de alineación de banco óptico tridimensional está protegido por la patente nº ZL 2013 2 0835882.4.

(3). Patente de solicitud de principio de dispersión MIE nº - ZL 2013 2 0812021.4.

(4). La solicitud de cuveta de muestra completamente sellada del analizador de partículas secas está protegida por la patente nº - ZL.2011 2 0267646.8.

(5). La aplicación ortogonal de haz láser dual está protegida por la patente nº-ZL 2007 2 0025702.0.

(6). La solicitud de diseño de la bomba de dispersión de polvo está protegida por la patente nº-ZL 2007 2 0018648.7.

(7). La instalación de circulación húmeda está protegida por la patente nº-ZL2010 2 0593526.2.

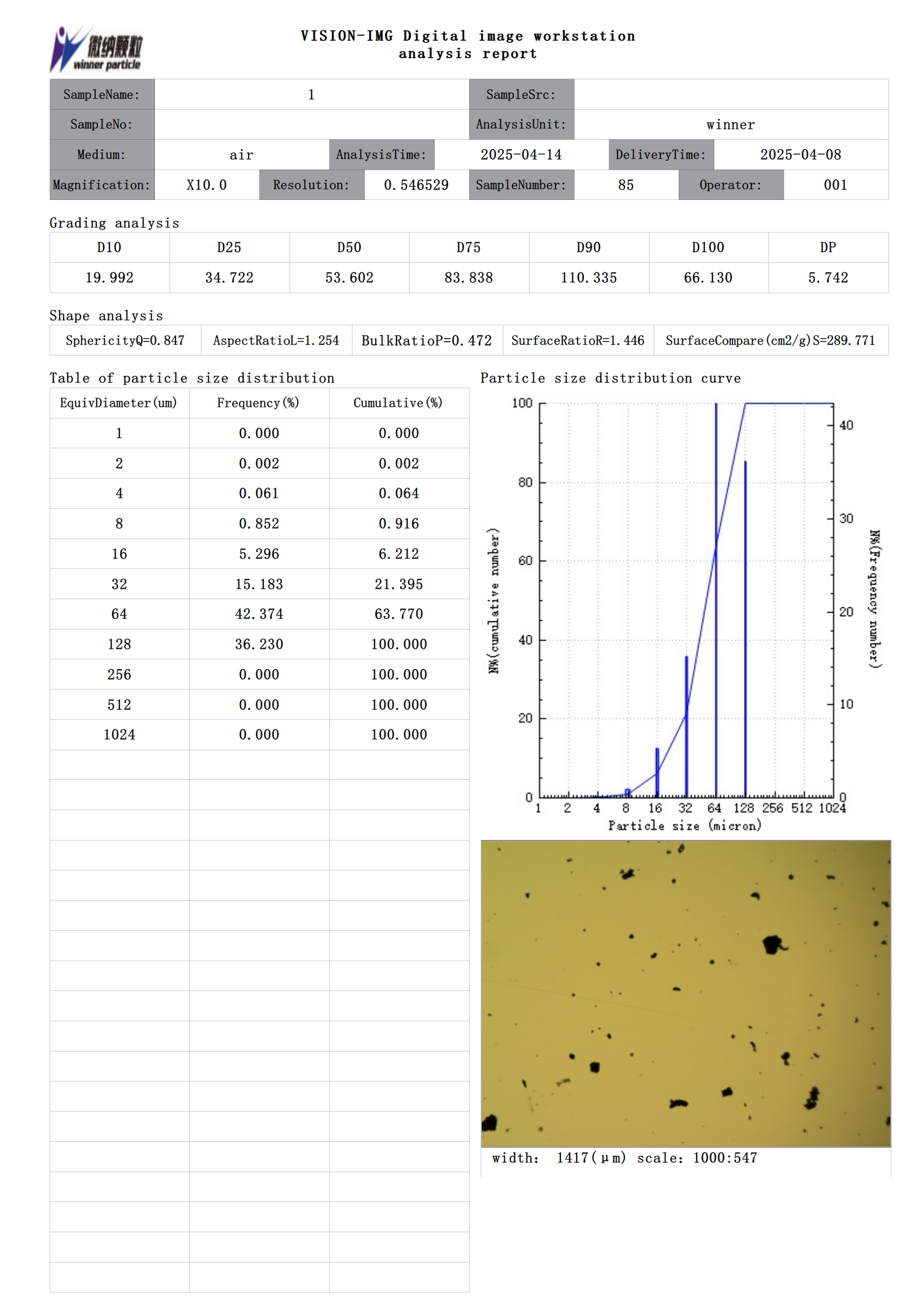

+Informe de prueba
