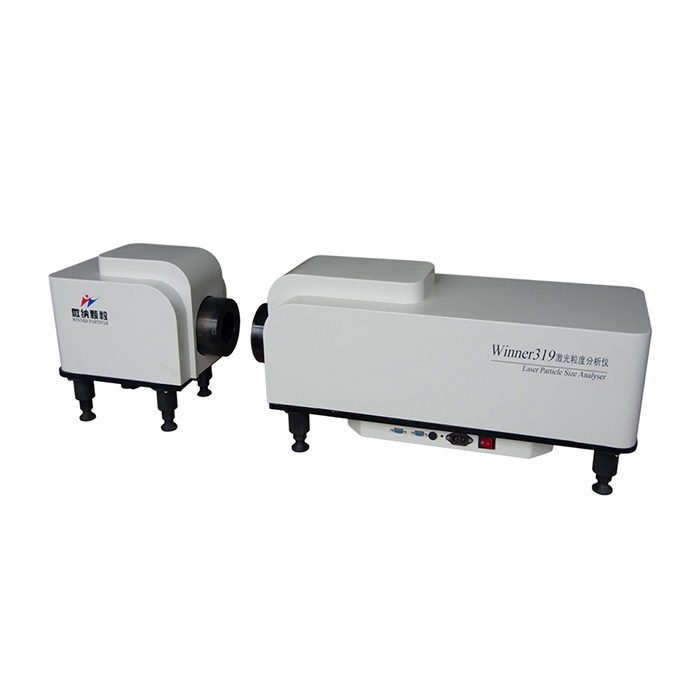

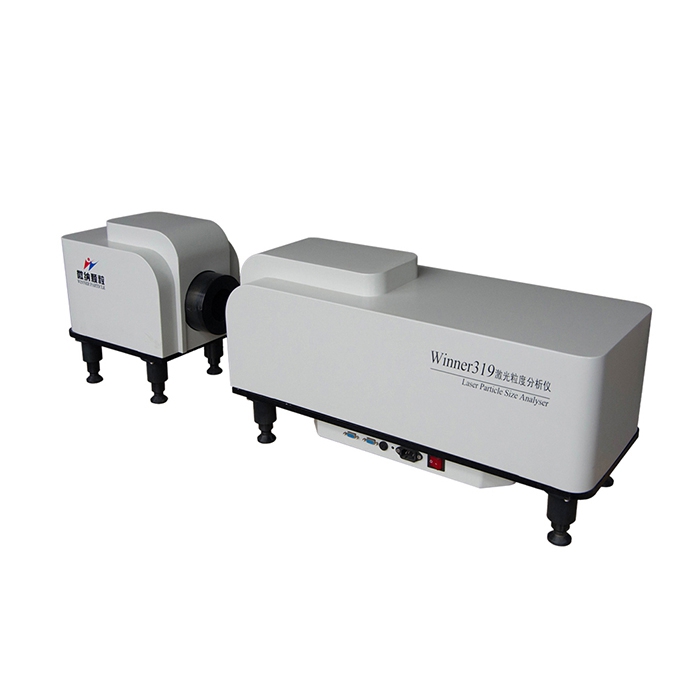

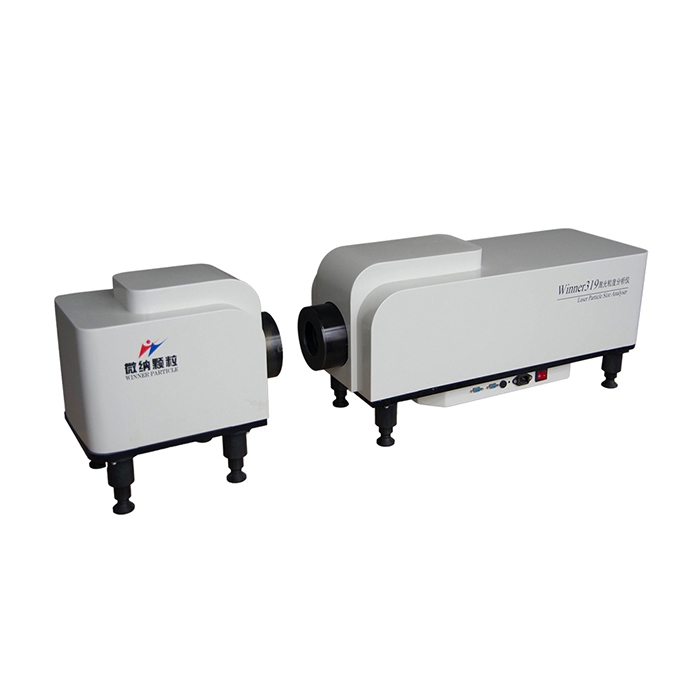

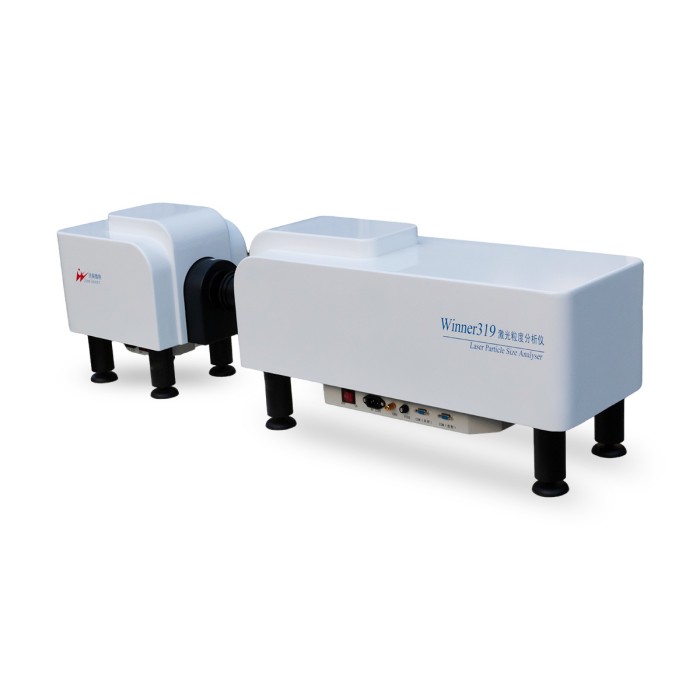

Analizador de tamaño de partículas de pulverización industrial Winner319

Descripción general

Winner319 es un analizador de tamaño de partículas láser de sobremesa especialmente diseñado y desarrollado para pruebas de tamaño de gotas. Este instrumento adopta el principio de difracción de Fraunhofer y un diseño de trayectoria de luz paralela con un láser de alto rendimiento y alta potencia, con una vida útil >25000 horas, que puede cumplir con los requisitos de la prueba de gotas. Y el rango de prueba se puede ajustar según los requisitos de los clientes.

Solicitud

Winner319 se puede aplicar al control de incendios, bosques, pruebas de pulverización de pesticidas, pruebas de gotas de nebulizadores de medicamentos, motores de aviones, prilado de pulverización, investigación de boquillas, cualquier prueba de tamaño de partículas de pulverización de aerosol, etc. Por lo tanto, se adapta especialmente a los laboratorios de empresas, colegios, universidades e institutos de investigación.

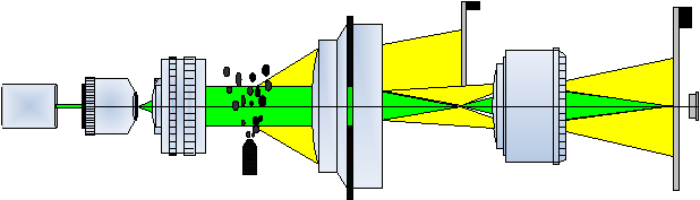

Diagrama esquemático del instrumento

Características y ventajas de producción.

1, tecnología de patente exclusiva

Adopta una tecnología de prueba óptica paralela representativa y una técnica de amplificación de espectro y realiza una amplia expansión de rango en un espacio limitado. Además, agrega varios detectores fotoeléctricos de integración auxiliar, que pueden recolectar efectivamente la luz dispersa desde todos los ángulos en el rango de prueba, logrando la precisión y confiabilidad de las pruebas en todo el rango.

2, dispositivo exclusivo de protección del flujo de aire

Tiene un dispositivo de protección del flujo de aire, que puede proteger eficazmente la lente y evitar la contaminación por gotas en la lente durante el proceso de prueba.

3, Diseño de estructura de tipo dividido

La estructura de tipo dividido y el área de prueba ajustable pueden satisfacer las necesidades de la prueba de pulverización en cualquier condición y tiene muchas especialidades, como mediciones sin contacto, sin interferencias, etc.

4, sistema de alineación de ruta óptica automático estable

Elimine la dificultad ajustada causada por el movimiento del camino de la luz, el sistema de alineación del camino de la luz se puede corregir mediante una llave

5, modelo de distribución de varios tamaños

Modelo estándar de libre elección, distribución RR y distribución Lognormal. Puede convertir la distribución de volumen y la distribución de números individuales libremente.

Parámetros técnicos

Interfaz de operación de prueba de instrumentos

Ⅰ Vista de prueba:

Después de la prueba en segundo plano, haga clic en Prueba de espectro de energía" en "vista de prueba". Y el sistema mostrará "vista de prueba". Observe la curva espectral y la concentración. Después de que el resultado de la prueba se estabilice, haga clic en "guardar resultados". El sistema guardará automáticamente el resultado de la prueba en los intervalos de tiempo preestablecidos.

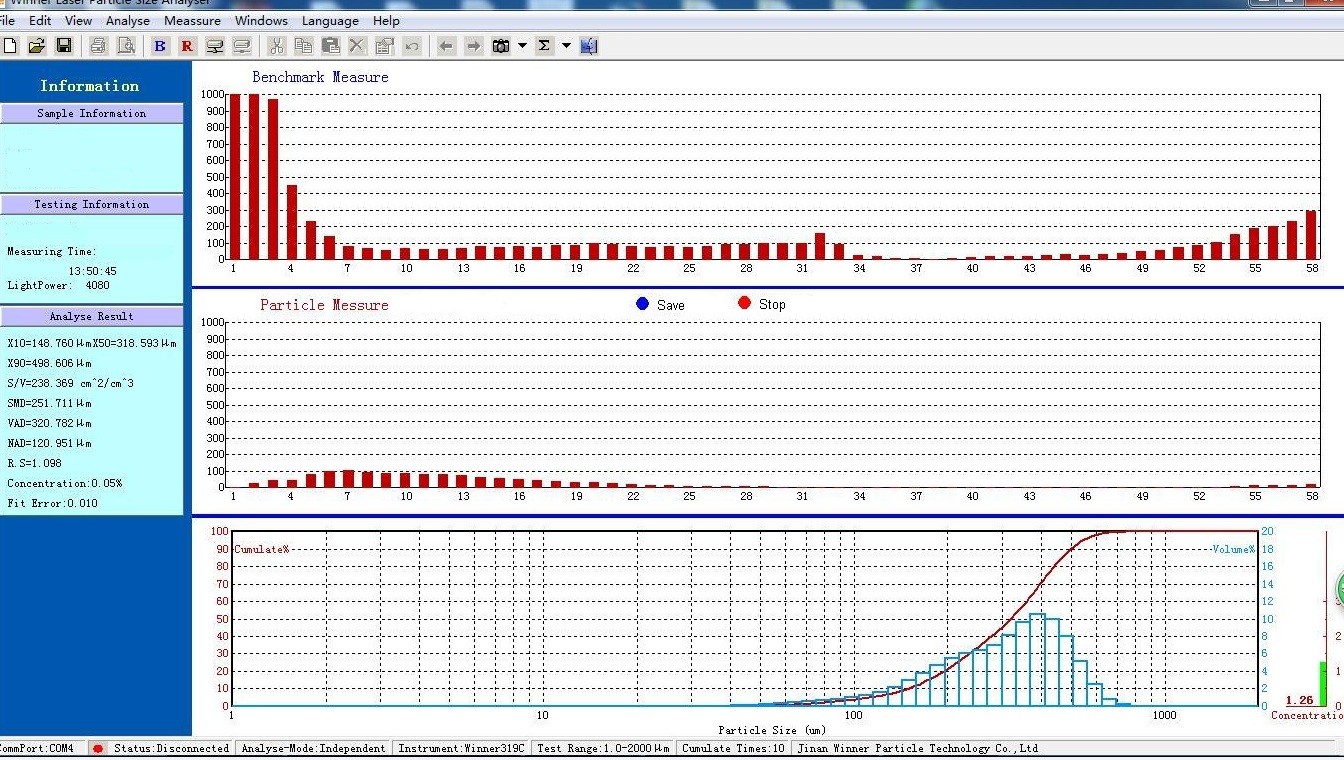

Vista de prueba del espectro de energía

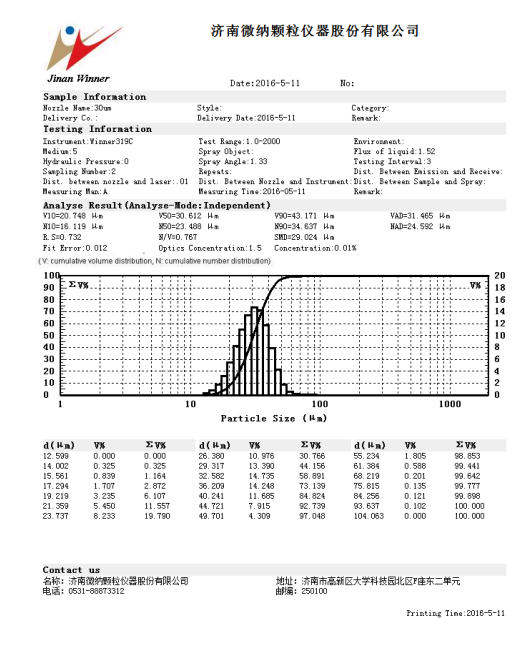

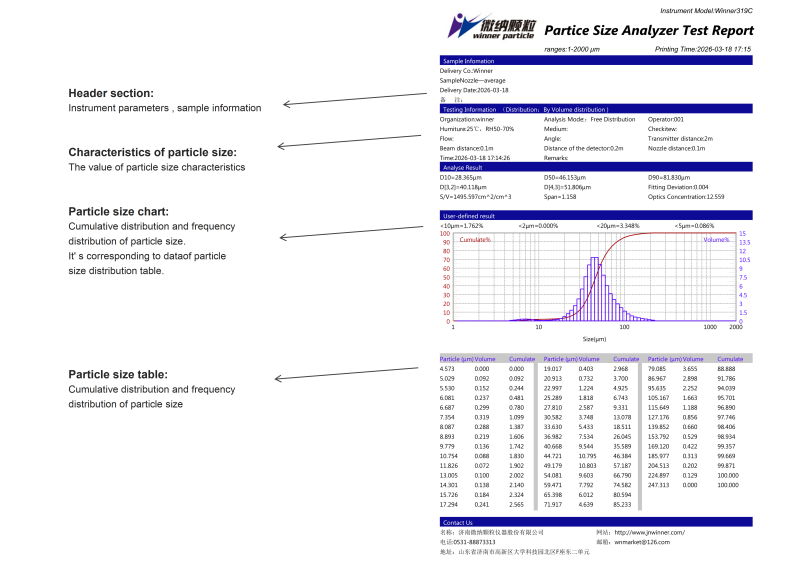

Ⅱ Informe de prueba y su descripción

Ⅱ Informe de prueba y descripción

Vx : Diámetro de partícula, < X particle volume summation percent of total particle's volume

Nx : Diámetro de partícula, < X particle number summation percent of total numbers of particles

VAD: El tamaño de partícula promedio ponderado por volumen.

SMD: Tamaño de partícula promedio ponderado por área superficial.

NAD: El número de tamaño de partícula promedio ponderado.

R.S: Índice de dispersión de la muestra, caracterización del ancho de distribución del tamaño de partícula. Menor valor, mayor distribución concentrada.

N/V: N50/V50, Caracterización del ancho de distribución granulométrica. Valores más cercanos a 1, la distribución es más centralizada.

Distribución tamaño/cantidad: diferentes análisis estadísticos

Tecnología de patentes

● El dispositivo de protección de aerosol presurizado para el analizador de tamaño de partículas en aerosol está protegido por la patente No. ZL 2011 2 0267651.9

● El analizador de tamaño de partículas por pulverización con construcción de sonda auxiliar está protegido por la patente nº ZL 2011 2 0267648.7

● El analizador de tamaño de partículas por láser de pulverización dividida está protegido por la patente nº ZL 2011 2 0267654.2

● El diseño del banco óptico está protegido por la patente No. ZL 2014 2 0378380.8,

● El sistema de alineación de banco óptico tridimensional está protegido por la patente No. ZL 2013 2 0835882.4.

● Patente de solicitud del principio de dispersión de Mie No.- ZL 2013 2 0812021.4.
