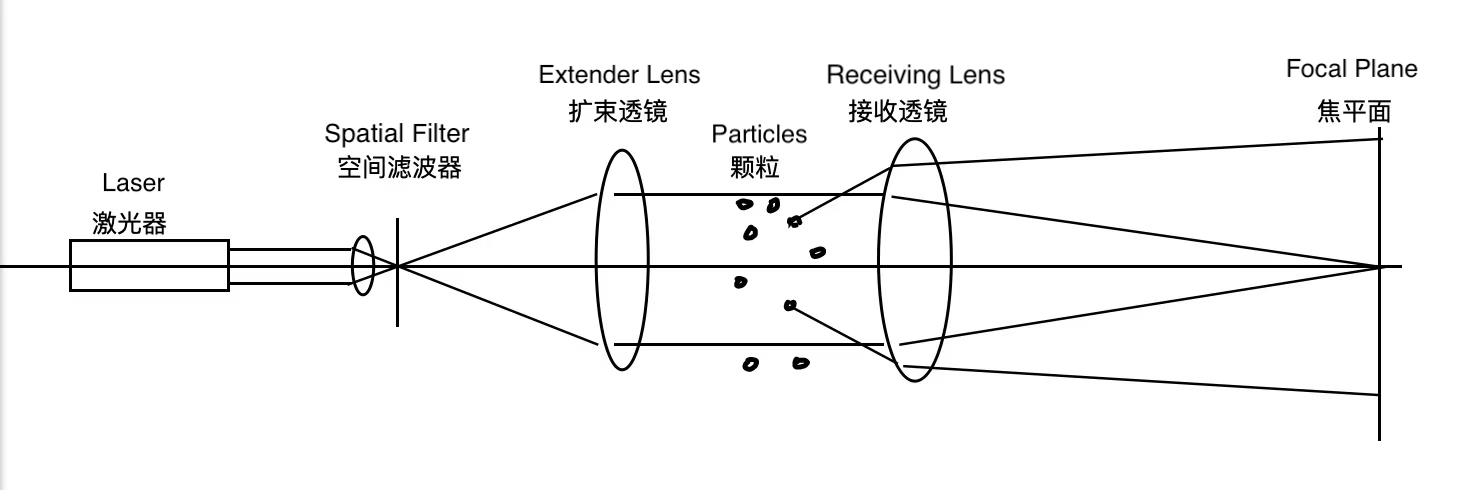

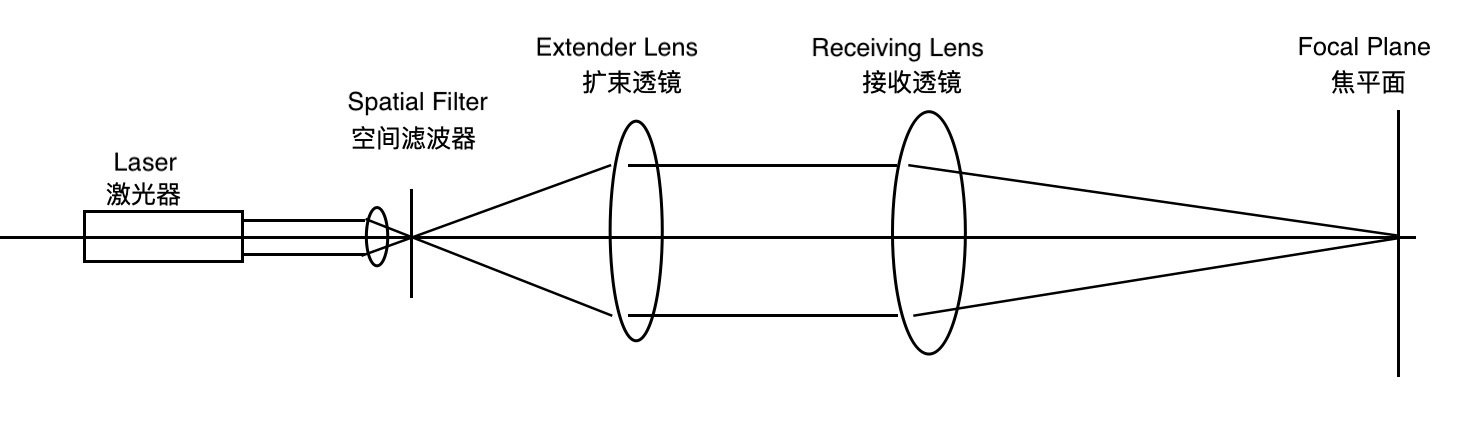

El analizador de tamaño de partículas láser generalmente se compone de láser, lente de Fourier, conjunto de fotorreceptores, sistema de transmisión y conversión de señales, sistema de dispersión de muestras, sistema de procesamiento de datos, etc. El rayo láser emitido por el láser se filtra, expande y colima en un rayo paralelo. Sin que el haz paralelo brille sobre la partícula, el haz pasa a través de la lente de Fourier y converge hacia el foco. Cuando las partículas se colocan uniformemente a lo largo de la trayectoria del haz paralelo de cierta manera, el rayo láser que pasa a través de las partículas se difractará o dispersará, y parte de la luz se dispersará hacia afuera en un ángulo con respecto al eje óptico (como se muestra en la Figura 1). Está demostrado que el ángulo de dispersión entre la luz emitida por partículas grandes y el eje óptico es pequeño, mientras que el ángulo de dispersión entre la luz emitida por partículas pequeñas y el eje óptico es grande. Estos diferentes ángulos de dispersión
La luz que atraviesa la lente converge en el plano focal para formar anillos con diferentes radios y tonalidades alternas. Estos anillos con diferentes radios contienen información sobre el tamaño y el contenido de las partículas. La distribución del tamaño de las partículas se puede obtener instalando una serie de fotorreceptores radialmente en el plano focal, convirtiendo las señales ópticas en señales eléctricas y transmitiéndolas a una computadora, y luego analizando y reconociendo estas señales con un software especial.
¿Cómo juzgar si el sistema óptico del analizador de tamaño de partículas láser es normal?
(1) Primero observe el fondo, el centro de la altura del primer anillo debe estar dentro del rango especificado: la altura del segundo anillo debe ser significativamente menor que la altura del primer anillo: después la altura de los anillos debe ser suave y continua; No hay fluctuaciones obvias en las señales de fondo.
(2) En segundo lugar, agregue una muestra de polvo y observe si la respuesta de la señal del espectro de energía del instrumento es rápida y continua, sin saltos de fluctuación.
(3) Para el instrumento equipado con un sistema de autoverificación, el sistema de autoverificación detectará automáticamente el estado del instrumento y dará el aviso de operación.
¿Qué es la tasa de sombreado? ¿Cuál es la mejor tasa de sombreado del instrumento de granularidad láser?
La tasa de sombreado se puede definir como la relación entre la sección transversal de sombreado de las partículas del haz y el área total del haz, generalmente expresada por el porcentaje de la luz dispersada y absorbida por las partículas en la luz de salida total (menos la dispersión del fondo). Por lo tanto, la tasa de sombreado también se conoce como concentración óptica. El método de cálculo específico consiste en dividir la diferencia entre la intensidad de la luz del punto central del detector después de la penetración del láser del medio puro y la intensidad de la luz del punto central del detector después de agregar la muestra por la intensidad de la luz, es decir, tasa de refracción = (-) /¡Á100%, generalmente la mejor tasa de sombreado del analizador de tamaño de partículas con láser está entre el 10% y el 15%.
La concentración óptica es diferente de la concentración porcentual en volumen (masa) de la partícula. El primero está relacionado con el tamaño de las partículas. Cuanto más pequeña es la partícula, mayor es la superficie específica y mayor es la capacidad de sombreado. Por lo tanto, las partículas más pequeñas de dos muestras con la misma concentración de volumen mostrarán una concentración óptica mayor en el analizador láser de tamaño de partículas.
