Aplicación de gran profundidad de campo y trayectoria óptica telecéntrica en análisis de imágenes de partículas

1. El papel de la gran profundidad de campo.

La profundidad de campo se refiere al rango axial de un objeto que un sistema de imágenes puede visualizar claramente.. En el análisis de partículas, las partículas pueden distribuirse en diferentes planos focales (como partículas suspendidas en un líquido que fluye o la capa superior/inferior de partículas acumuladas). El diseño de gran profundidad de campo puede:

Reduzca el error de enfoque: incluso si las partículas no están en el mismo plano focal, se pueden visualizar claramente al mismo tiempo para evitar que se vean borrosas.

Adaptarse a escenas dinámicas: Adecuado para la captura continua de partículas en movimiento (como partículas en lechos fluidizados, aerosoles o fluidos).

Simplifique la operación: no es necesario ajustar el enfoque con frecuencia, lo que mejora la eficiencia del análisis.

2. Ventajas clave de la trayectoria óptica telecéntrica

La característica del camino óptico telecéntrico es que la luz principal es paralela al eje óptico. Sus principales ventajas son:

Elimine la distorsión de la perspectiva: independientemente de la distancia de la partícula a la lente, el tamaño de la imagen permanece constante, evitando errores de ampliación.

Detección de bordes de alta precisión: asegúrese de que el límite de la partícula sea claro y nítido, lo cual es conveniente para el análisis de forma y la medición de tamaño.

Coincidencia de iluminación uniforme: con el sistema de iluminación telecéntrico, se reducen las interferencias de sombras y reflejos y se mejora el contraste de la imagen.

3. Combinado con el escenario específico de la aplicación.

(1) Análisis por lotes de partículas ampliamente distribuidas

El rango de tamaño de las partículas es amplio: por ejemplo, una mezcla de partículas que van desde micrómetros hasta milímetros. La gran profundidad de campo puede cubrir capas de partículas de diferentes alturas y la trayectoria óptica telecéntrica garantiza que el tamaño de todas las partículas se mida sin distorsión.

Imágenes tomográficas de partículas acumuladas: evite la borrosidad de las partículas inferiores debido a una profundidad de campo insuficiente y elimine el error de oclusión de las partículas superiores en las imágenes inferiores.

(2) Monitoreo dinámico de procesos

Captura en tiempo real de partículas que fluyen: como partículas en el transporte por tuberías o pulverización seca, la gran profundidad de campo puede rastrear partículas que se mueven rápidamente y la trayectoria óptica telecéntrica evita la desviación de medición causada por el desenfoque del movimiento.

Sistema de detección en línea: se utiliza para el monitoreo de calidad en tiempo real en líneas de producción industrial para reducir fallas de imagen causadas por vibración o desplazamiento de posición.

(3) Caracterización de partículas de formas complejas.

Partículas no esféricas (como fibras y partículas de escamas): la trayectoria óptica telecéntrica elimina la distorsión de la forma causada por la inclinación o la diferencia de altura, lo que garantiza una extracción precisa de parámetros como la relación de aspecto y la rugosidad de la superficie.

4. Casos prácticos de aplicación

Industria farmacéutica: en la detección de la distribución del tamaño de partículas de polvo de medicamentos, la trayectoria óptica telecéntrica garantiza que el tamaño de las partículas finas (<10μm) and agglomerates are accurately measured.

Clasificación minera: análisis en tiempo real de las partículas de mineral en la cinta transportadora, la gran profundidad de campo cubre el área de apilamiento de partículas y la trayectoria óptica telecéntrica evita la distorsión de los bordes.

Monitoreo ambiental: imágenes microscópicas de partículas atmosféricas (PM2.5/PM10) para hacer frente a los desafíos de la distribución irregular y la flotación dinámica.

5. Conclusión

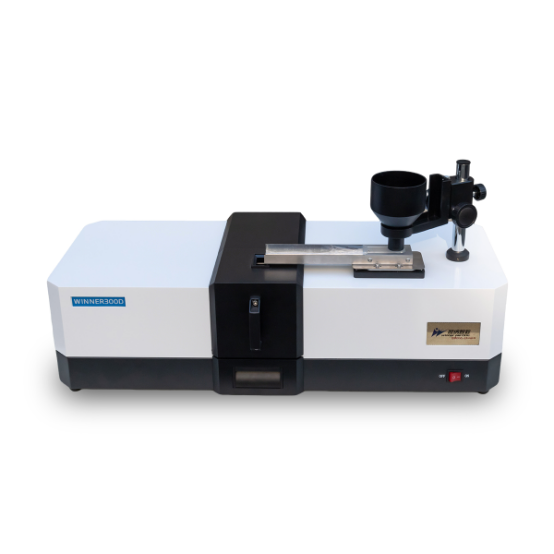

La gran profundidad de campo y el diseño de trayectoria óptica telecéntrica mejoran significativamente la confiabilidad y aplicabilidad de Winner 300D al ampliar el rango de imágenes claras y eliminar la distorsión geométrica. Esto hace que Winner 300D tenga ventajas irremplazables en sistemas de partículas complejos, procesos dinámicos y escenarios de medición de alta precisión, y sea la solución preferida para el diseño de sistemas ópticos en inspección industrial e investigación científica.
