¿Cuál es el límite de prueba del analizador de tamaño de partículas láser?

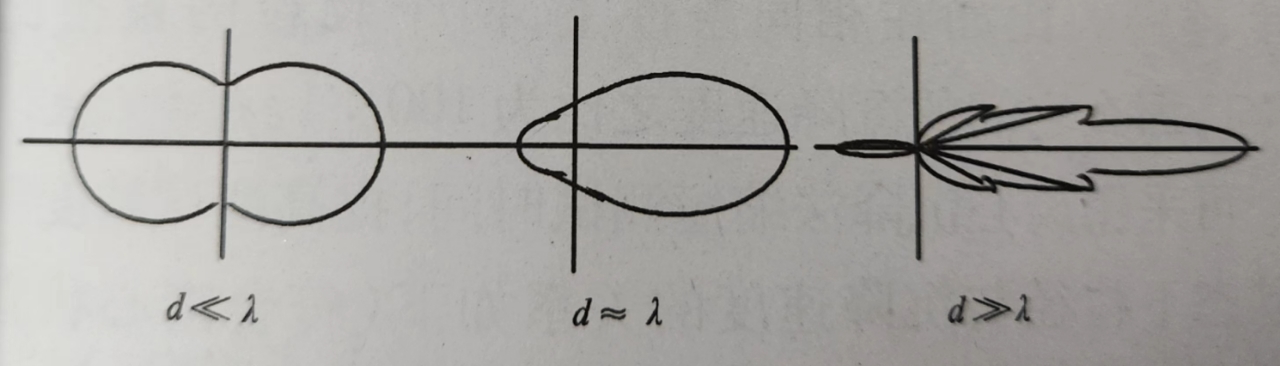

El principio de medición del tamaño de partículas del tamaño de partículas láser. analizador es la teoría de la dispersión MIE. la mes decir La teoría de la dispersión describe precisamente mediante lenguaje matemático las partículas esféricas de tamaño de partícula d con índice de refracción de n y absorbibilidad de m. Bajo la irradiación de luz monocromática con longitud de onda de λ, la intensidad de la luz de dispersión varía con el ángulo de dispersión θ como función de distribución espacial. Esta función también se llama espectro de dispersión. Se puede concluir que cuanto más grande es la partícula, más fuerte es la dispersión hacia adelante y más débil es la dispersión hacia atrás. Con la disminución del tamaño de las partículas, la dispersión directa se debilita y luego se vuelve más fuerte. Gráfico 2 es un diagrama esquemático de espectros de dispersión de partículas grandes, medianas y pequeñas con longitud de onda como escala. El analizador láser de tamaño de partículas sirve para probar la distribución de la intensidad de la luz dispersa de las partículas (en coordenadas polares) a través de una serie de fotodetectores colocados en diferentes ángulos de dispersión, para determinar el tamaño de las partículas. Este espectro de dispersión tiene las características de distribución estable de partículas específicas en el espacio, por lo que el instrumento basado en este principio se llama analizador de tamaño de partículas láser estático.

Cuando el tamaño de las partículas es lo suficientemente pequeño (aproximadamente 1/10 de la longitud de onda), la distribución de la intensidad de la luz se convierte en dos círculos superpuestos. Cuando las partículas son muy pequeñas, los círculos hacia adelante y hacia atrás son perfectamente simétricos (entonces llamado dispersión de Rayleigh). Por lo tanto, cuando la distribución de intensidad de dispersión de partículas dm es similar a la de partículas muy pequeñas, de modo que no pueden ser distinguidas por el conjunto de fotodetectores y el circuito de procesamiento de señal posterior, se considera que dm es el límite de medición del medidor láser de tamaño de partículas.

Este límite también está relacionado con la longitud de onda del láser. Los estudios muestran que el límite del analizador de tamaño de partículas láser para luz roja con una longitud de onda de 635 mm es de 50 nm, mientras que el de la luz azul con una longitud de onda de 405 nm es de 30 nm.

En teoría, el analizador de tamaño de partículas láser estático necesita al menos dos condiciones para resolver partículas a nanoescala: (1) una matriz de fotodetectores para medir la retrodispersión; (2) Se necesitan láseres de longitud de onda más corta. En el rango de luz visible, 30 ~ 50 nm es el límite inferior del analizador de tamaño de partículas láser estático.
